分类

参数

数值

基本参数

工作电压

DC9～36 V，推荐使用12V 1A

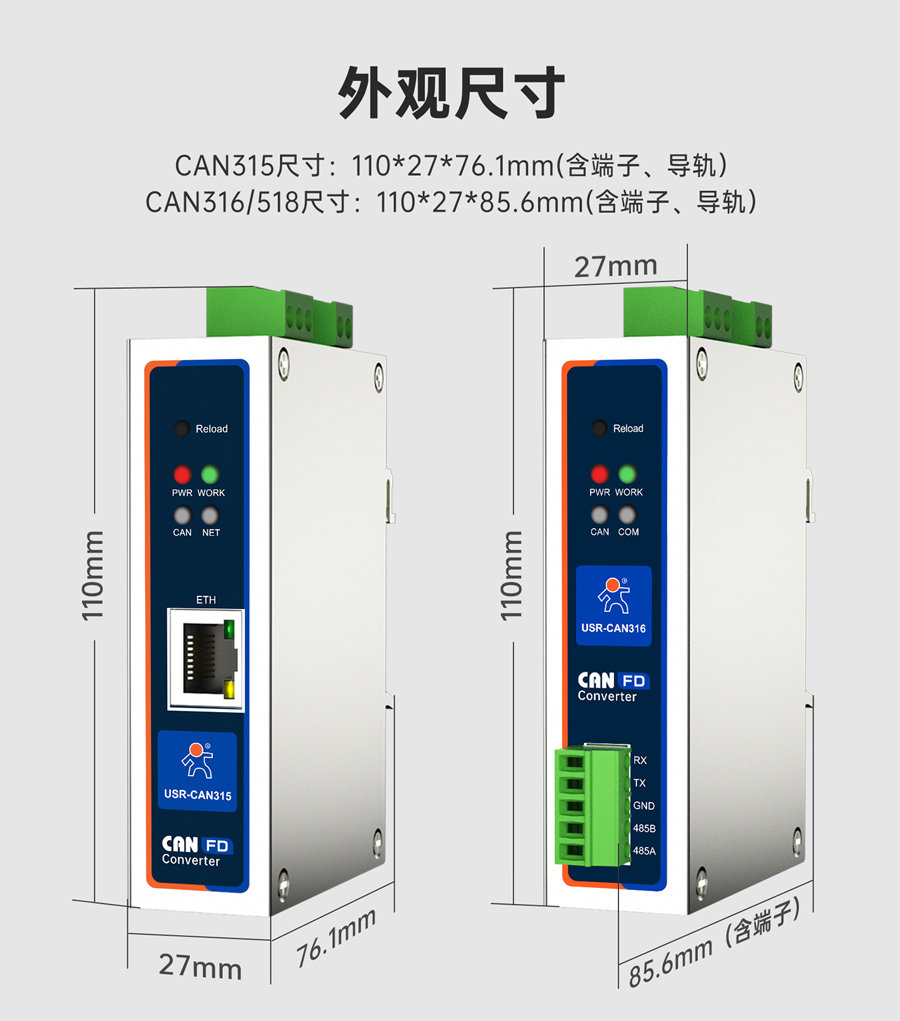

尺寸

CAN315：110*27*76.1mm

CAN316/518：110*27*85.6mm

安装方式

导轨式安装

Reload按键

长按可恢复出厂设置

指示灯

CAN315/518：POWER、WORK、NET、CAN

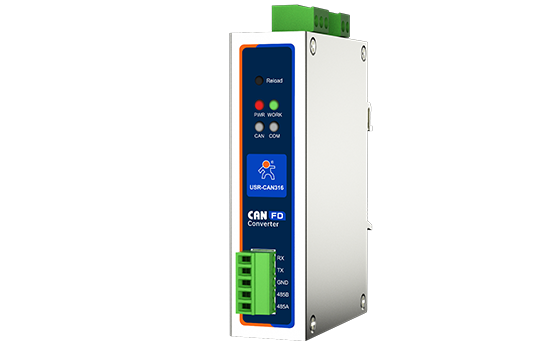

CAN316：POWER、WORK、COM、CAN

接口参数

CAN口规格

1路CAN口，支持CANFD，兼容CAN 2.0A/2.0B

CAN口波特率

仲裁域波特率：5K~1Mbps；数据域波特率100K~5Mbps

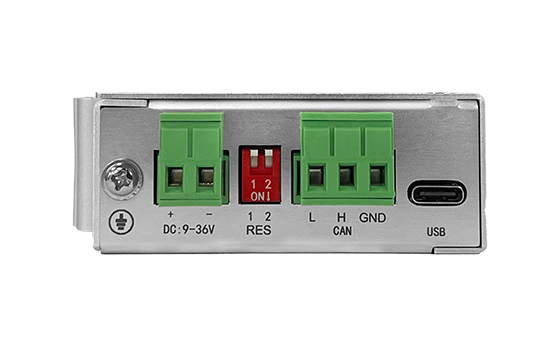

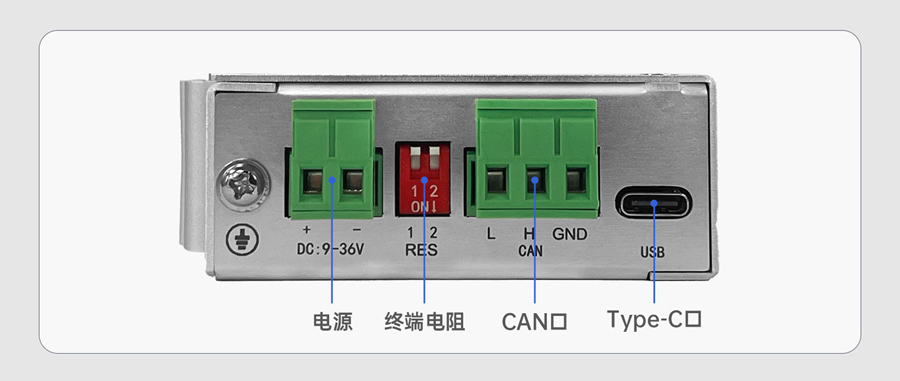

终端电阻

内置2个CAN总线120Ω终端电阻。

通过拨码控制电阻接入，拨任意一位拨码到ON，并联一个120Ω电阻。

两位拨码都到ON，并联两个120欧姆电阻

网口规格

RJ45、10/100Mbps、交叉直连自适应

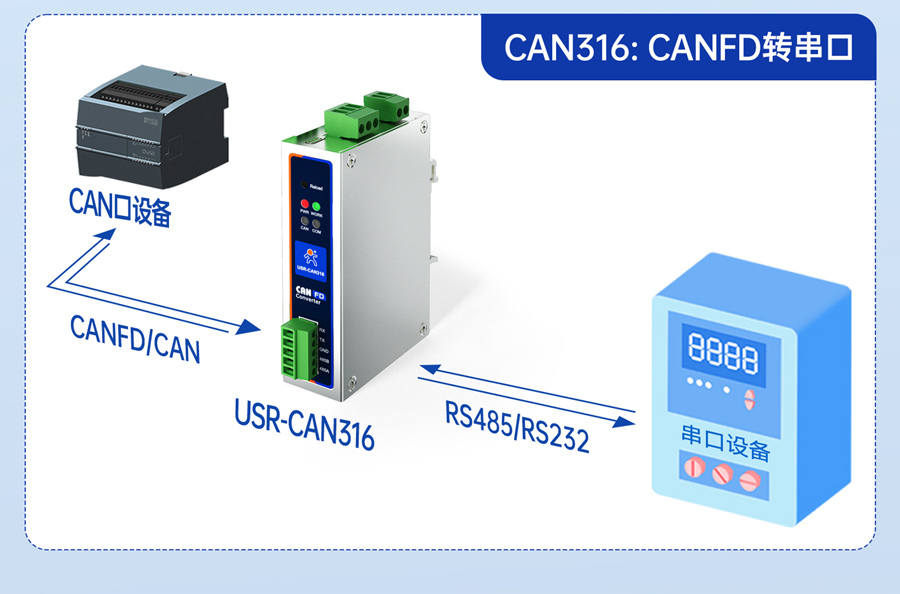

串口规格

支持一路RS485或RS232接入

工作环境

工作温度

-40~85℃

储存温度

-40~105℃

工作湿度

5%～95% RH(无凝露)

存储湿度

5%～95% RH(无凝露)

软件功能

网络协议

TCP server、TCP client、UDP server、UDP client

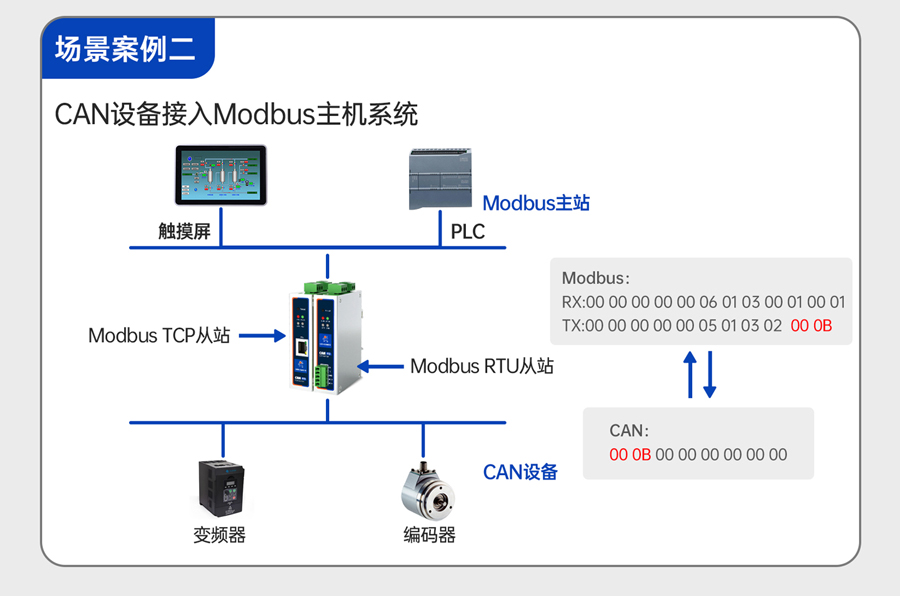

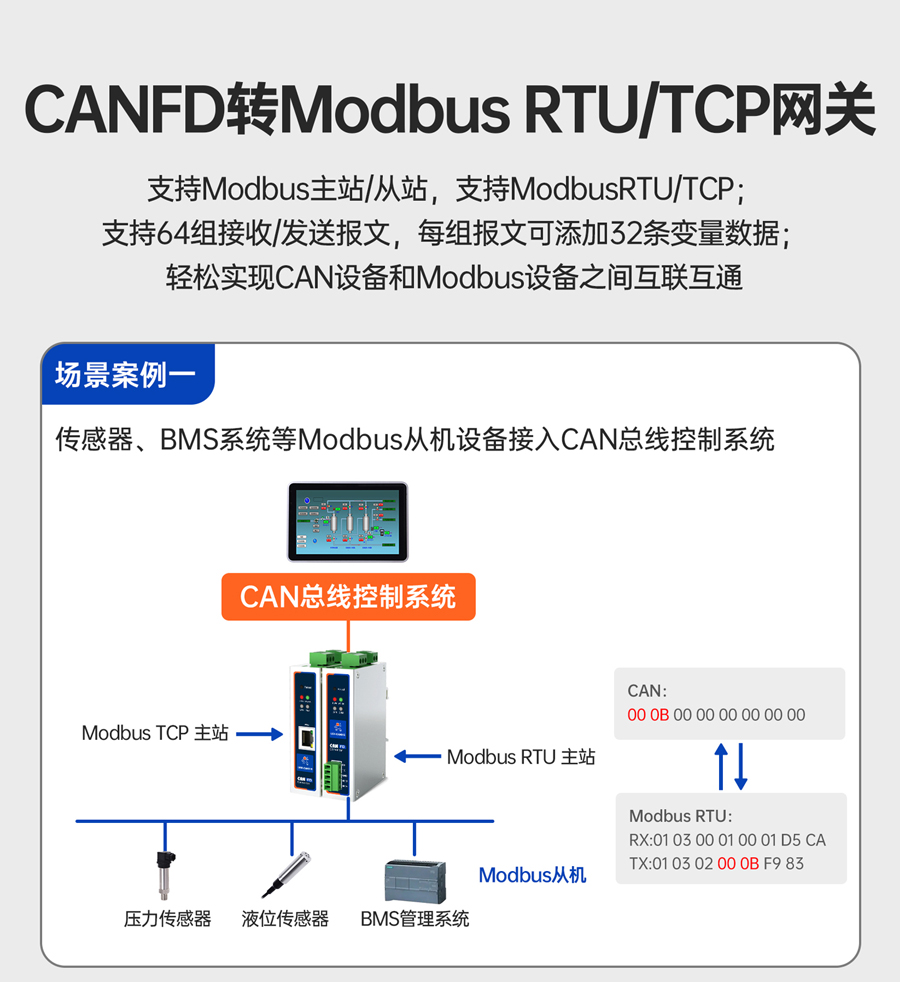

Modbus网关

CAN(FD) 转ModbusTCP（主/从）

CAN(FD) 转ModbusRTU（主/从）

发送报文

支持64条发送报文

接收报文

支持64条接收报文

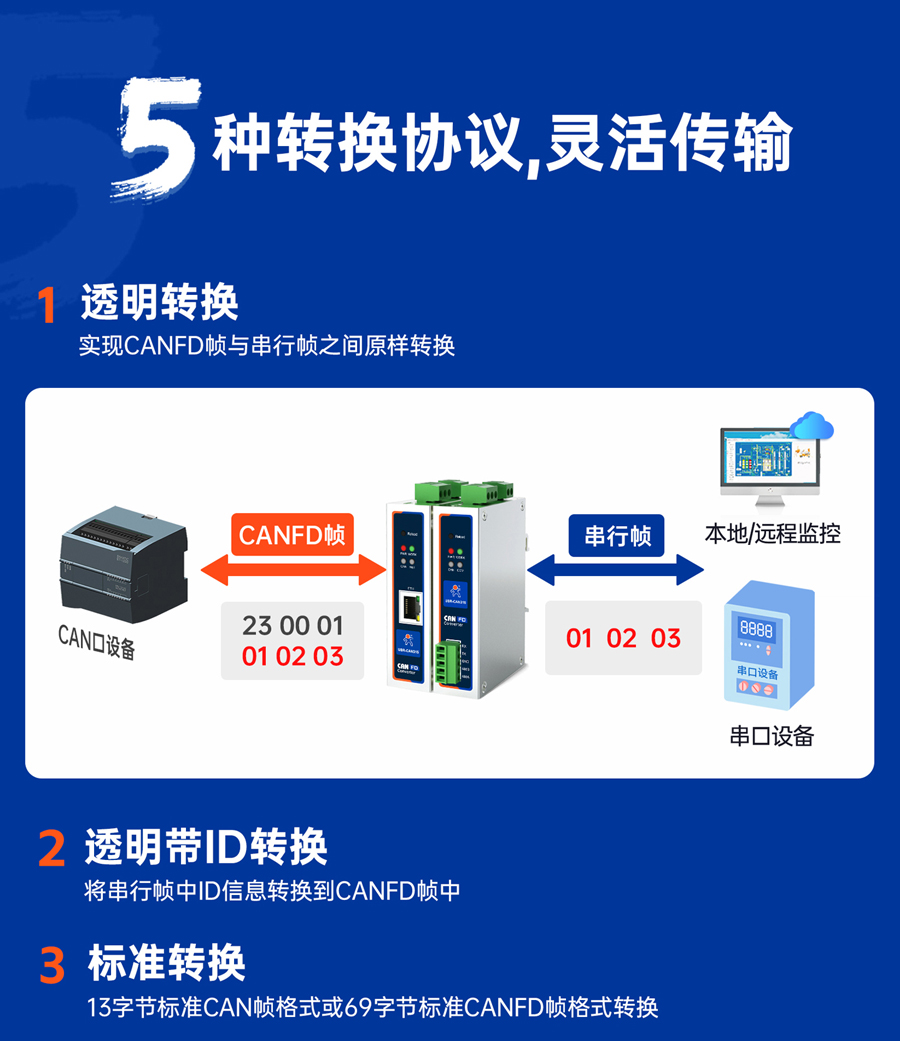

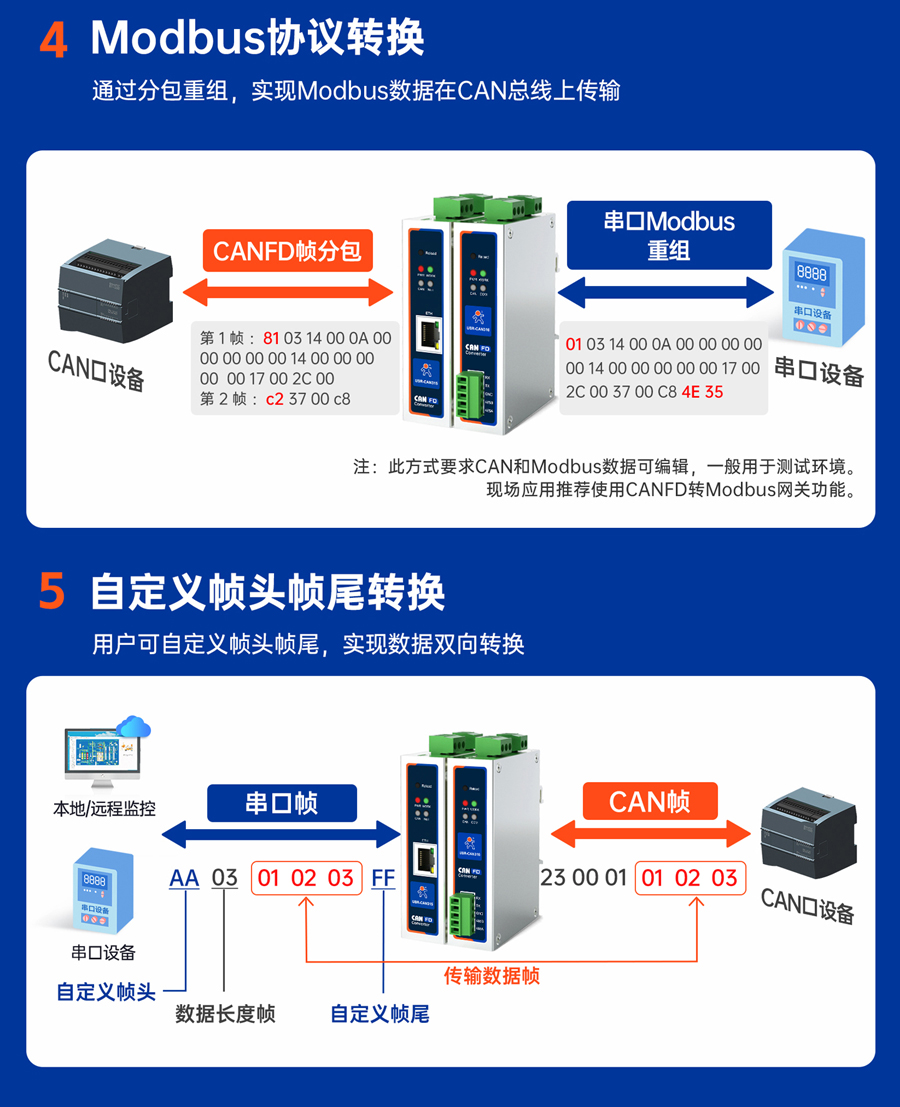

转换模式

透明转换、透明带ID转换、标准转换、modbus转换、自定义帧头帧尾转换

CAN ID

支持标准帧、扩展帧

帧ID过滤

支持仅标准帧、仅远程帧、自定义输入帧ID（最多32组）

打包帧数时间

支持自定义打包帧数、自定义打包时间

转换方向

支持双向转换、仅网口转CAN、仅CAN转网口

固件升级

支持上位机进行固件升级

参数配置

AT指令、上位机软件配置

其他功能

支持心跳包；注册包；正常、回环、只听工作模式（仅CAN315）

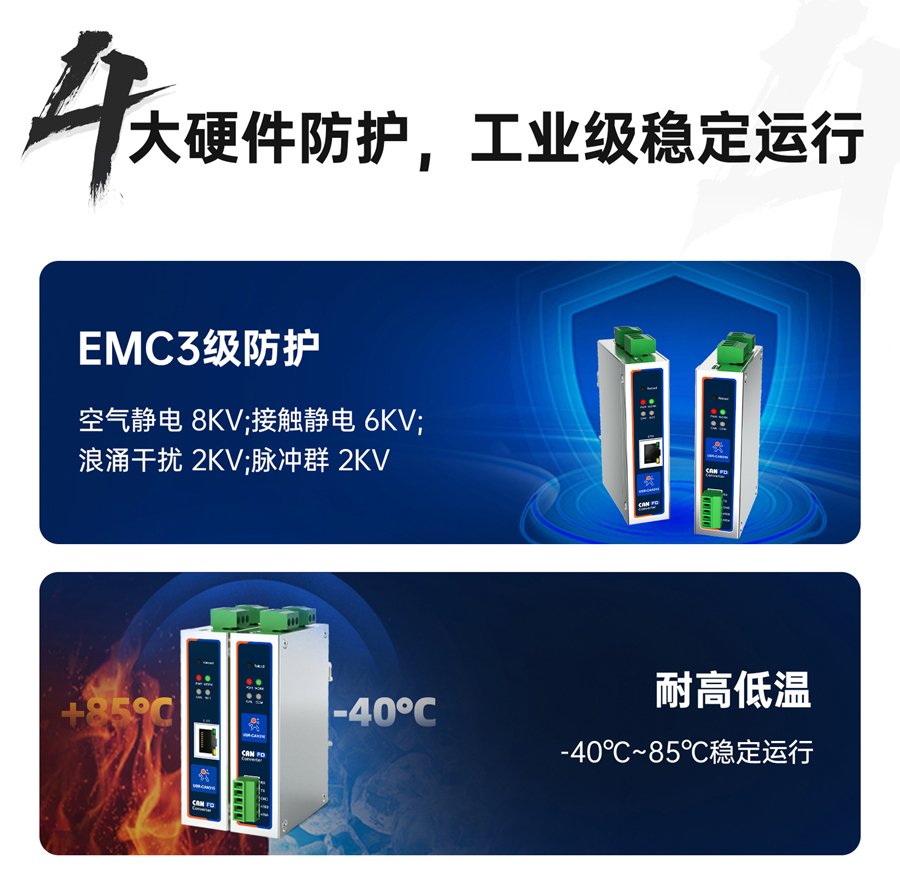

防护参数

静电

GB/T 17626.2-2018，Level 3，class B：空气放电8KV；接触放电6KV

浪涌

GB/T 17626.5-2019，Level 3，class B：

电源回路差模1KV，共模2KV；CAN回路共模2KV；串口回路共模2KV；网口回路共模2KV

脉冲群

GB/T 17626.4-2018，Level 3，class B：

电源回路2KV；RS485/RS232回路1KV；CAN回路1KV；网口回路1KV

隔离（CAN518）

电源、CAN口、串口、网口均隔离
