BLE106蓝牙主从透明通信配置案例

1、配置蓝牙模式

产品资料：

TCP232-TES串口及网络调试助手软：http://www.mnsmc.com/Download/27.html

AT指令配置软件：http://www.mnsmc.com/Download/690.html

BLE106说明书：http://www.mnsmc.com/Download/1126.html

BLE106硬件手册：http://www.mnsmc.com/Download/1127.html

准备两个BLE106，106串口接电脑，上电，打开AT指令配置软件分别配置两个模块参数。（一个为主机模式、一个为从机模式）

蓝牙串口默认参数：波特率 57600、无校验、8 位数据位、1 位停止位。

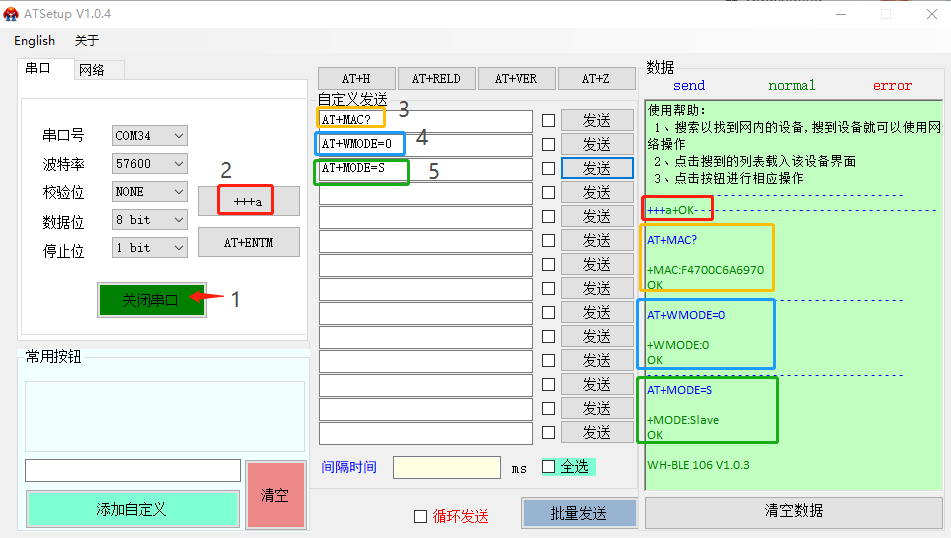

a. 从设备配置，正确打开串口后：

1. 发送+++a进入串口AT指令模式

2. 确定该模块的MAC地址：AT+MAC?

3. 配置当前传输方式为透明传输：AT+WMODE=0

4. 切换当前工作模式为从设备模式，切换完成后模块会自动重启：AT+MODE=S

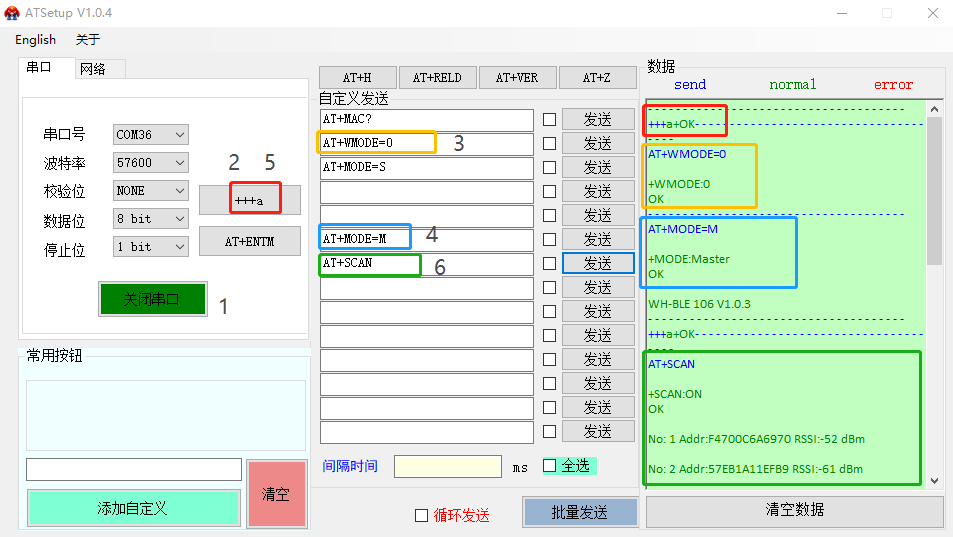

b. 主设备配置：

1. 换另一个模块，打开串口发送+++a进入串口AT指令模式

2. 切换当前工作模式为主设备模式，切换完成后自动重启：

AT+MODE=M

3. 发送+++a再次进入串口AT指令模式

4. 配置当前传输方式为透明传输：

AT+WMODE=0

5. 发送蓝牙扫描指令：

AT+SCAN

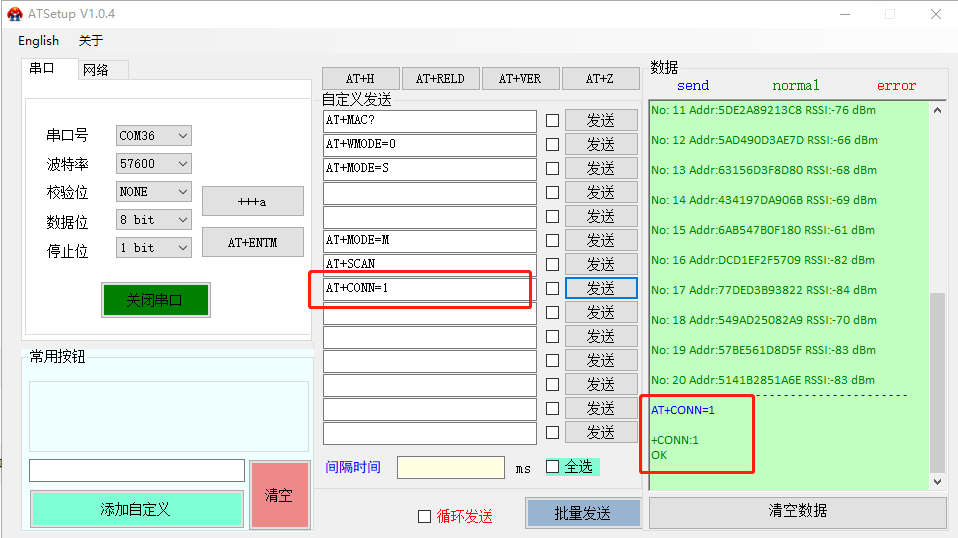

6. 根据扫描结果进行连接，连接可通过两种方式发起（二选一）：

AT+CONN=num（num为扫描列表中从机MAC所在位置的序号）

AT+CONN=MAC（MAC为从设备模式MAC地址，从设备模式可通过AT+MAC查询）

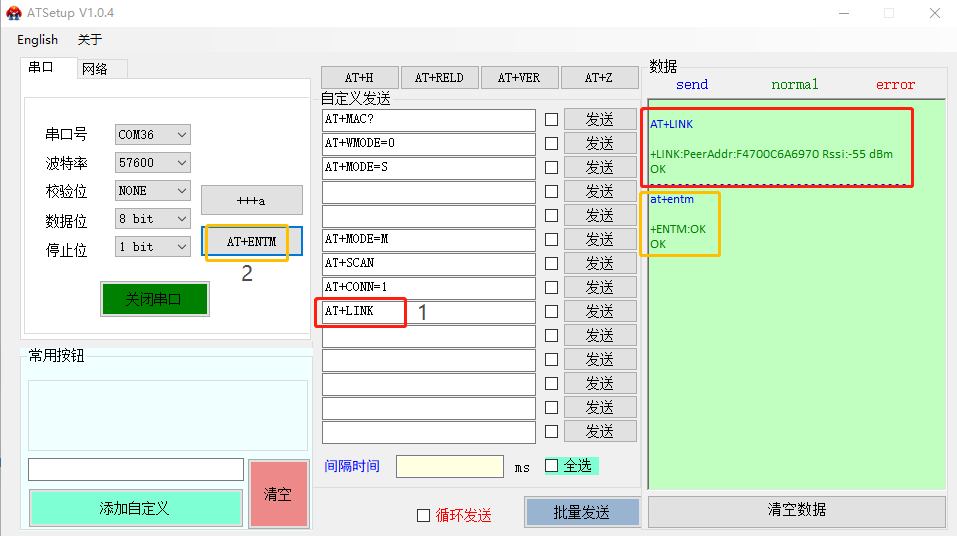

7. 执行完成连接操作后，发送link指令可查询是否连接成功：

AT+LINK

8. 查询连接成功后，发送指令退出AT模式即可进行数据透传：

AT+ENTM

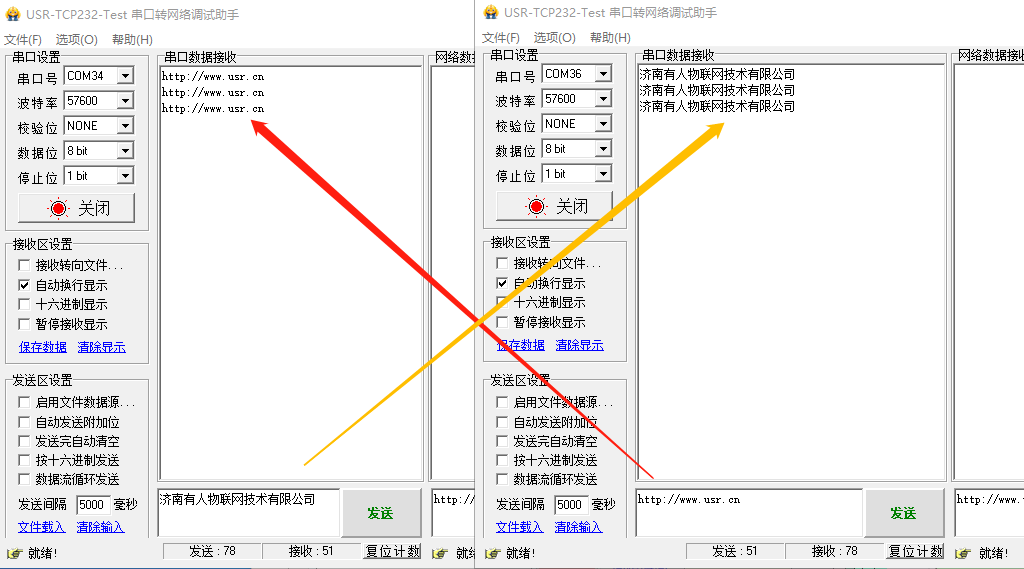

2、数据互传

关闭AT指令设置软件的串口后打开串口测试软件，可以进行数据透传通信测试。
