一、资料下载

WH-G401tf 套接字分发协议说明书官网下载链接：http://www.mnsmc.com/Download/697.html

WH-G401tf 说明书官网下载链接：http://www.mnsmc.com/Download/992.html

WH-G401tf 硬件设计手册官网下载连接：http://www.mnsmc.com/Download/994.html

WH-G401tf AT指令集官网下载链接：http://www.mnsmc.com/Download/1002.html

WH-G401tf 设置软件官网下载链接：http://www.mnsmc.com/Download/939.html

调试助手软件官网下载链接：http://www.mnsmc.com/Download/27.html

FTP他升级说明书官网下载链接http://www.mnsmc.com/Download/696.html

二、硬件连接

1、所需物品

WH-Cat1-OpenEVK-G401TF表贴WH-G401TF-G产品 1台

12V电源适配器 1个

数据线 1条

笔记本电脑 1台

2、硬件连接

WH-Cat1-OpenEVK-G401TF开发板插上4G天线，插上SIM卡，将配件中带的数据线接入天线旁边的U口，另一端接到电脑的USB口上，然后产品接12V电源适配器上电。

电脑打开设置软件。

附图：

三、产品参数设置

1、WH-G401tf对接永兴集团云参数设置

登录永兴集团云平台：http://account.mnsmc.com/#/login?type=mp_scada&logout=1

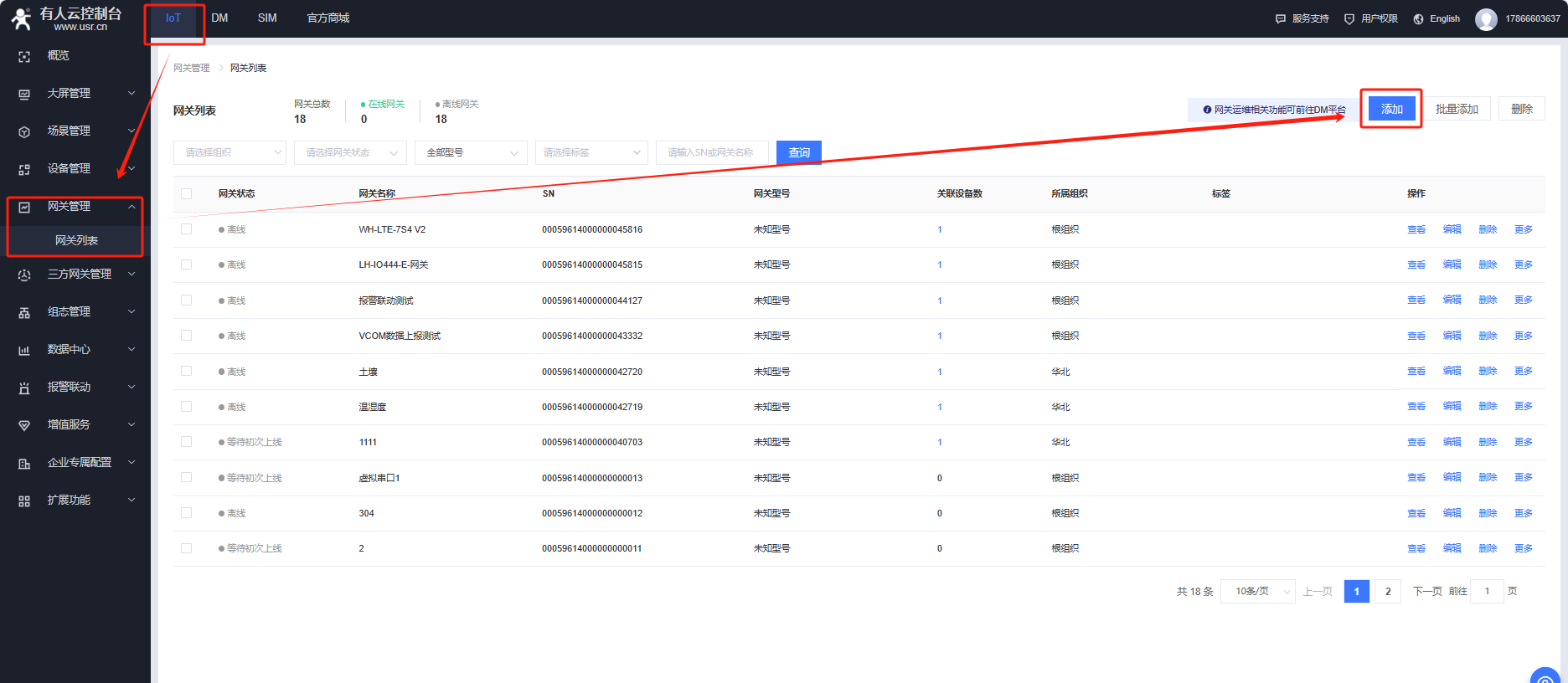

永兴集团云IOT---网关管理---网关列表---添加

网关名称：WH-G401tf

所属组织：根组织

选择“SN不支持，点这里”点击保存。

电脑打开控制面板---硬件和声音---设备管理器---COM和LPT，确认转换器的COM口为COM5。

打开WH-G401TF的上位机软件，选择COM5，115200，NONE 8 1，点击打开串口。

进入配置状态

获取当前参数

填入永兴集团云分配的地址地址和端口号。

开启注册包，选择永兴集团云，填入永兴集团云分配的接入ID和密码

设置并保存所有参数，设备重启

等待一会即可看到设备上线。

2、永兴集团云模板和设备参数设置

添加模板

永兴集团云IOT平台---设备管理---设备模板---添加

模板名称：WH-G401tf模板

所属组织：根组织

采集方式：云端轮询

判断方式：网关

协议和产品：通用Modbus/PLC/DL / Modbus / Modbus RTU

添加变量：

变量名称：测试数据1

变量类型：直采变量

寄存器：40001

数据格式：16位无符号

采集频率：1分钟

数字格式：保留一位小数

读写方式：只读

高级选项中添加采集公式：%s/10

同样方式添加变量：测试数据2

点击完成。

永兴集团云模板添加参考：http://cloud.mnsmc.com/document/892.html

添加设备并绑定网关

永兴集团云IOT平台---设备管理---设备列表---添加设备

设备名称：WH-G401tf设备

所属组织：根组织

绑定刚才做的设备模板，串口序号1，从机地址1

绑定网关WH-G401tf,点击保存。

3、modbus slave软件参数设置

打开modbus slave软件，模拟modbus rtu从机

选择COM5 115200 NONE 8 1

从机地址1，功能码03，寄存器起始地址1，寄存器个数2

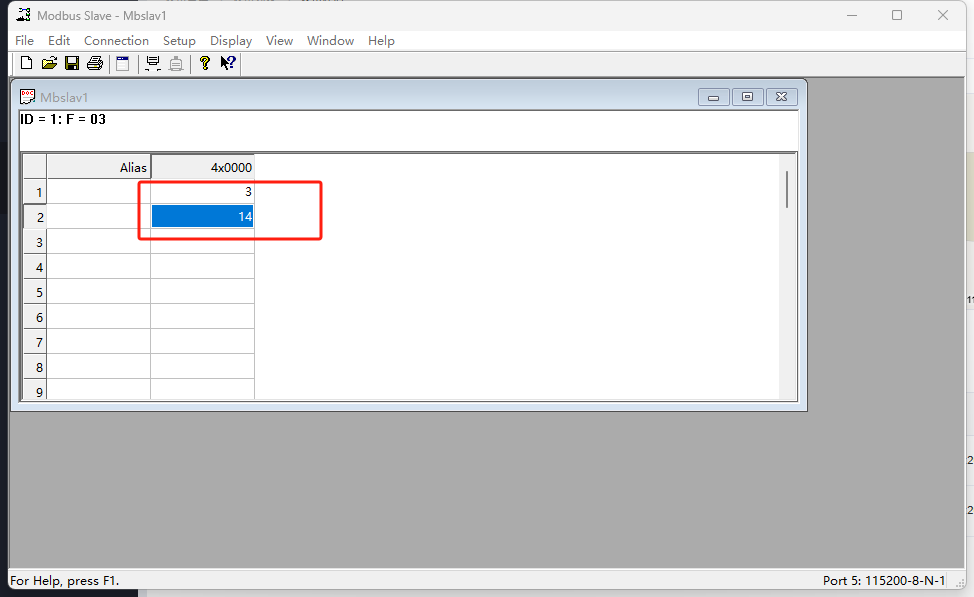

modbus slave软件中填入数字3和14

四、功能调试

1、功能调试

服务器上收到数据

2、调试截图

编写人：尹丛欣 编写日期：2024-06-03

审核人：尹丛欣 审核日期：2024-06-13

订正版本：V1.0 订正内容：初稿
