WH-BLE105定点模式方式一测试示例

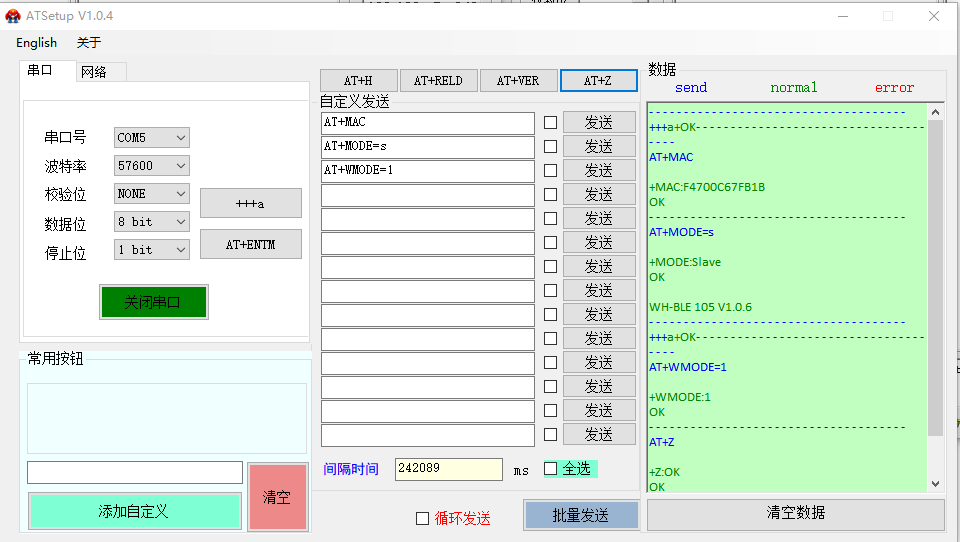

一、WH-BLE105从机模块参数设置：
1、COM5串口设置从机模式
（1）发送+++a进配置
（2）发送AT+MAC查询从机MAC：F4 70 0C 67 FB 1B
（3）发送AT+MODE=s 设置从机模式
（4）自动重启
2、设置定点模式方式一
（1）发送+++a进配置
（2）发送AT+WMODE=1 设置定点模式方式一
（3）发送AT+Z保存重启
备注：设置步骤如下截图：

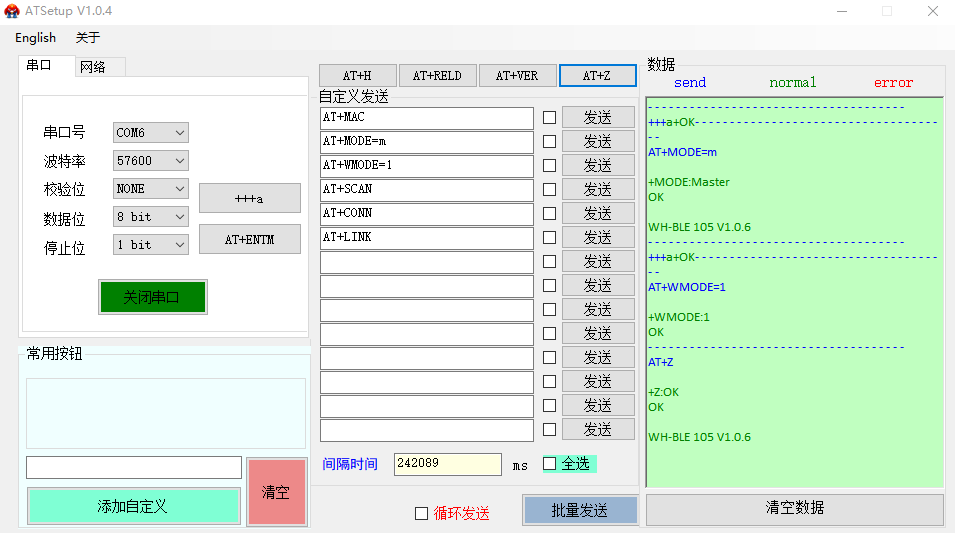

二、WH-BLE105主机模块参数设置：
1、COM6串口设置主机模式
（1）发送+++a进配置
（2）发送AT+MODE=m 设置主机模式
（3）自动重启
2、设置定点模式方式一
（1）发送+++a进配置
（2）发送AT+WMODE=1 设置定点模式方式一
（3）发送AT+Z保存重启
备注：设置步骤如下截图：

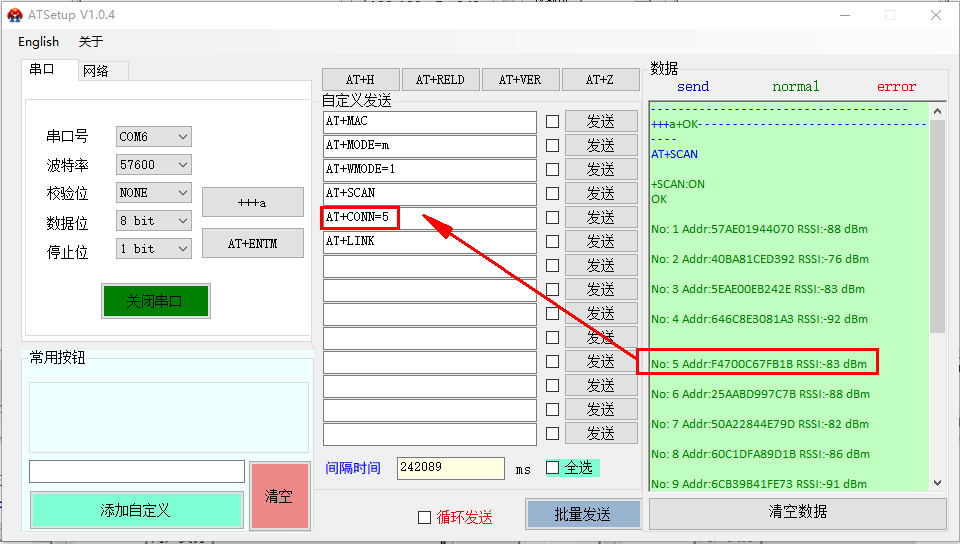

3、主机扫描并连接从机，确定连接状态，退出配置
（1）发送+++a进配置
（2）发送蓝牙扫描指令AT+SCAN 扫描从机蓝牙，找到MAC：F4 70 0C 67 FB 1B对应的序号No:5
（3）根据扫描结果进行连接，发送AT+CONN=5

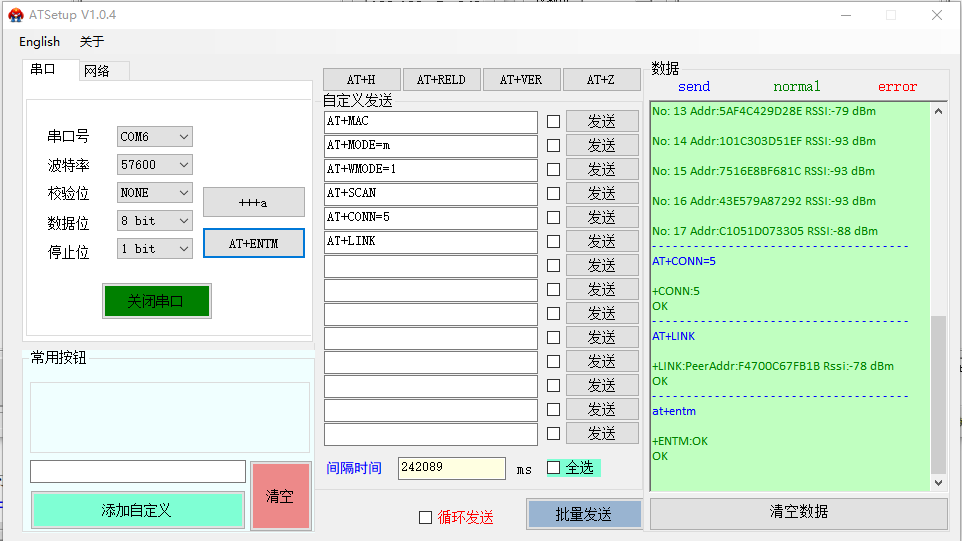

（4）发送 link 指令可查询是否连接成功，可以发送AT+LINK
（5）查询连接成功后，发送指令退出 AT 模式即可进行数据传输： AT+ENTM
备注：设置步骤如下截图：

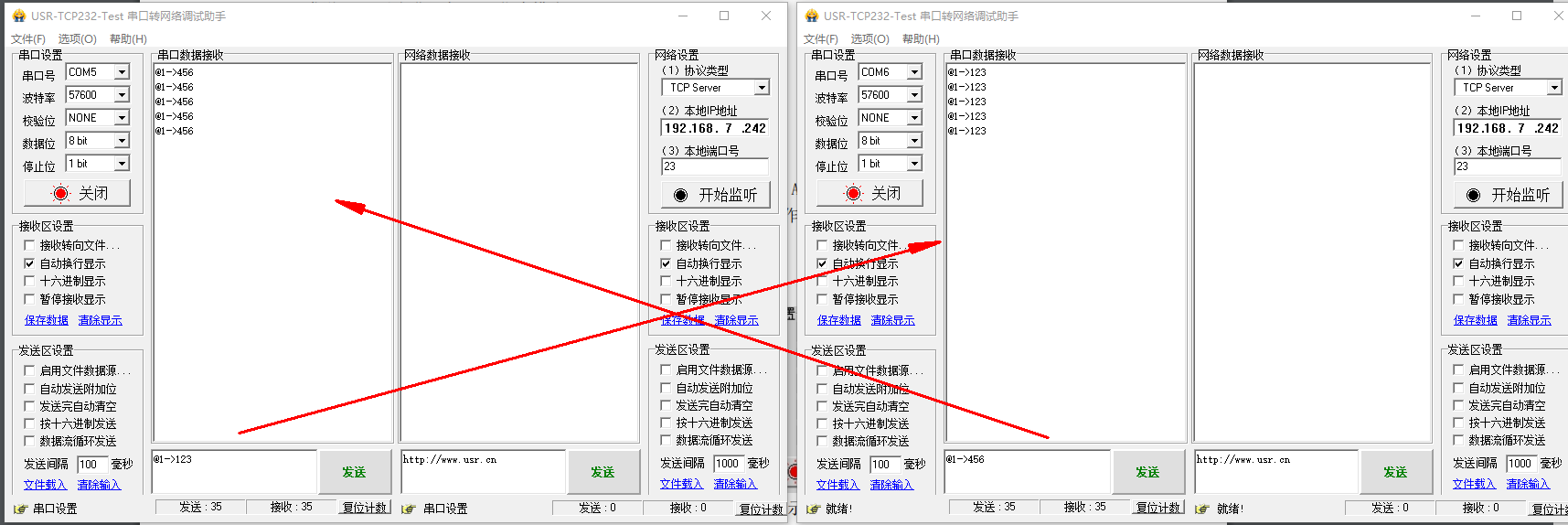

三、WH-BLE105从机和WH-BLE105主机通讯测试：
WMODE=1 时，数据发送前需增加@n->协议头，且接收时数据前自动增加数据来向指示，具体可参考示例截图。
备注：COM5 接的从机，COM6接的主机
