WH-BLE105定点模式方式三的一主三从测试示例
一、WH-BLE105从机1模块参数设置：
1、COM4串口设置从机模式
（1）发送+++a进配置
（2）发送AT+MAC查询从机MAC：F4 70 0C 67 FB 1B
（3）发送AT+MODE=s 设置从机模式
（4）自动重启
2、设置定点模式方式三
（1）发送+++a进配置
（2）发送AT+WMODE=3 设置定点模式方式三
（3）发送AT+Z保存重启
备注：设置步骤如下截图：

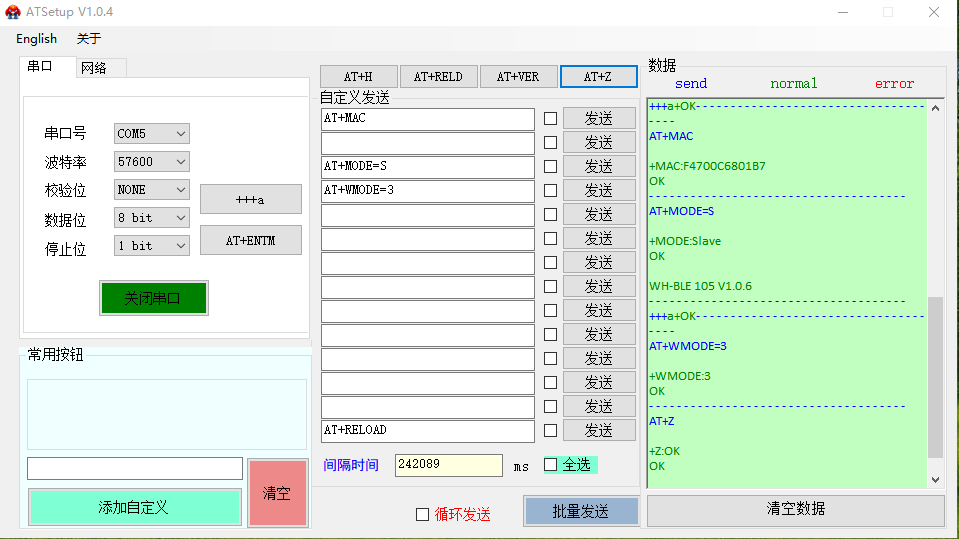

二、WH-BLE105从机2模块参数设置：
1、COM5串口设置从机模式
（1）发送+++a进配置
（2）发送AT+MAC查询从机MAC：F4 70 0C 68 01 B7
（3）发送AT+MODE=s 设置从机模式
（4）自动重启
2、设置定点模式方式三
（1）发送+++a进配置
（2）发送AT+WMODE=3 设置定点模式方式三
（3）发送AT+Z保存重启
备注：设置步骤如下截图：

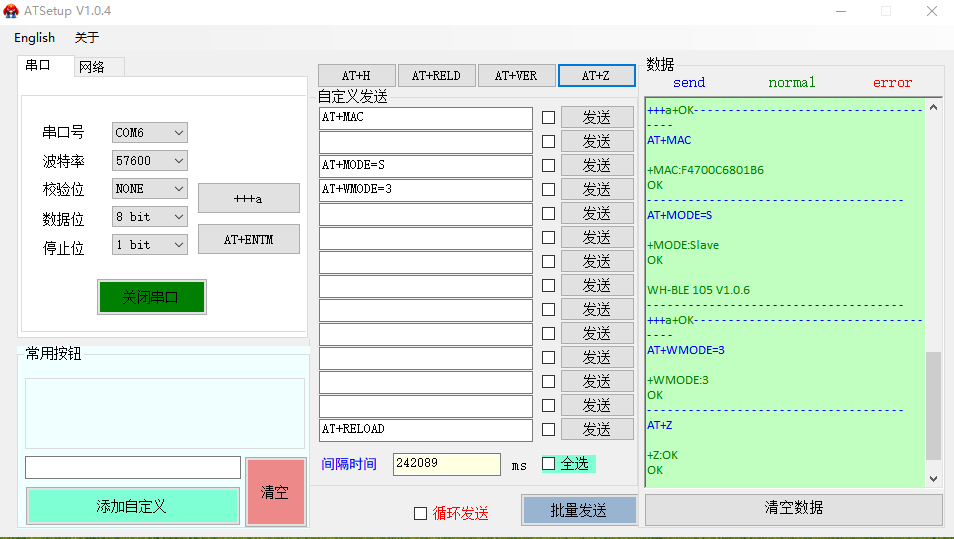

三、WH-BLE105从机3模块参数设置：
1、COM6串口设置从机模式
（1）发送+++a进配置
（2）发送AT+MAC查询从机MAC：F4 70 0C 68 01 B6
（3）发送AT+MODE=s 设置从机模式
（4）自动重启
2、设置定点模式方式三
（1）发送+++a进配置
（2）发送AT+WMODE=3 设置定点模式方式三
（3）发送AT+Z保存重启
备注：设置步骤如下截图：
四、WH-BLE105主机模块参数设置：

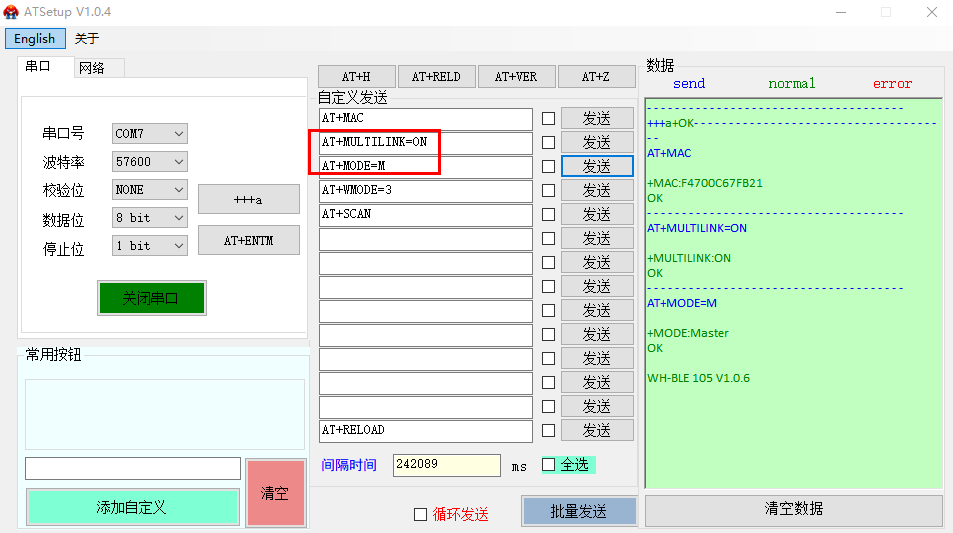

1、COM7串口设置主机模式
（1）发送+++a进配置
（2）发送AT+MAC查询主机MAC：F4 70 0C 67 FB 21
（3）开启多连接模式： AT+MULTILINK=ON
（4）发送AT+MODE=m 设置主机模式
（5）自动重启

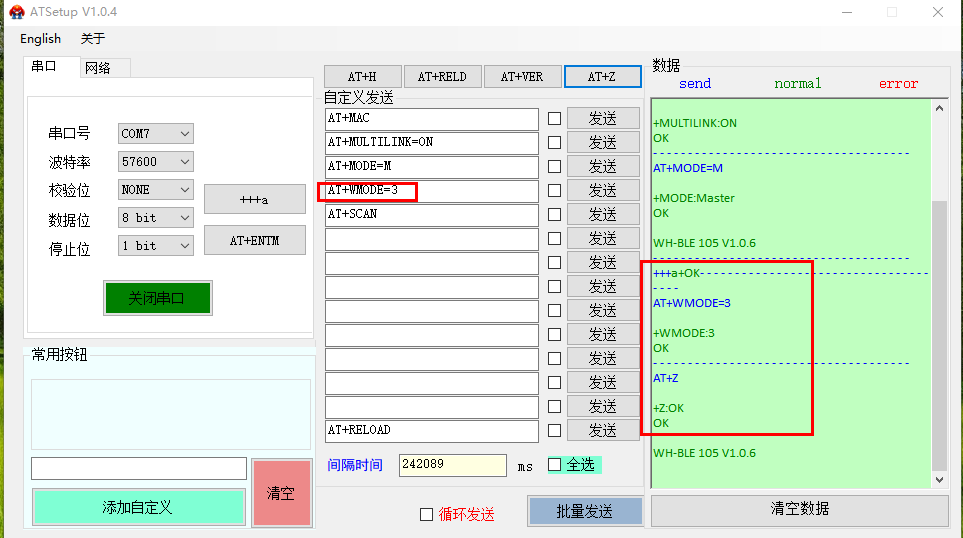

2、设置定点模式方式三
（1）发送+++a进配置
（2）发送AT+WMODE=3 设置定点模式方式三
（3）发送AT+Z保存重启
备注：设置步骤如下截图：

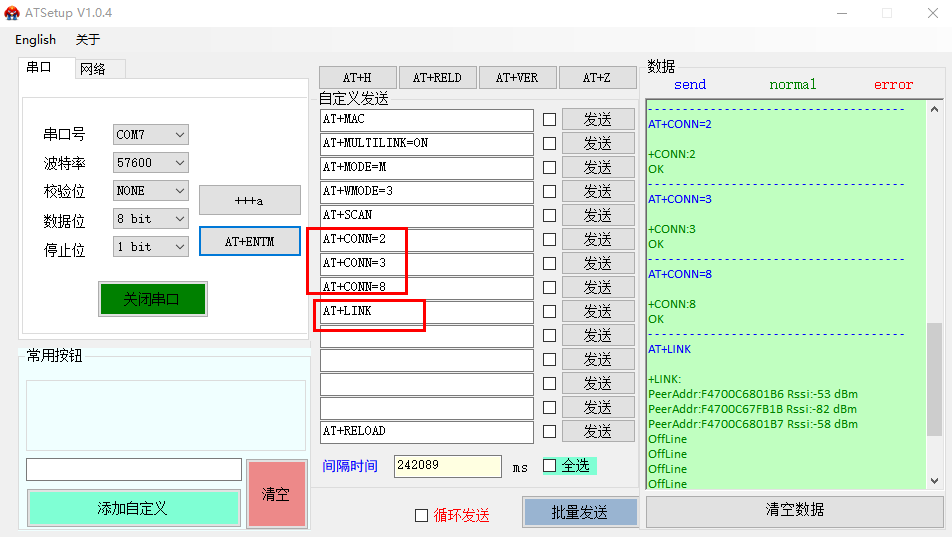

3、主机扫描并连接从机，确定连接状态，退出配置
（1）发送+++a进配置

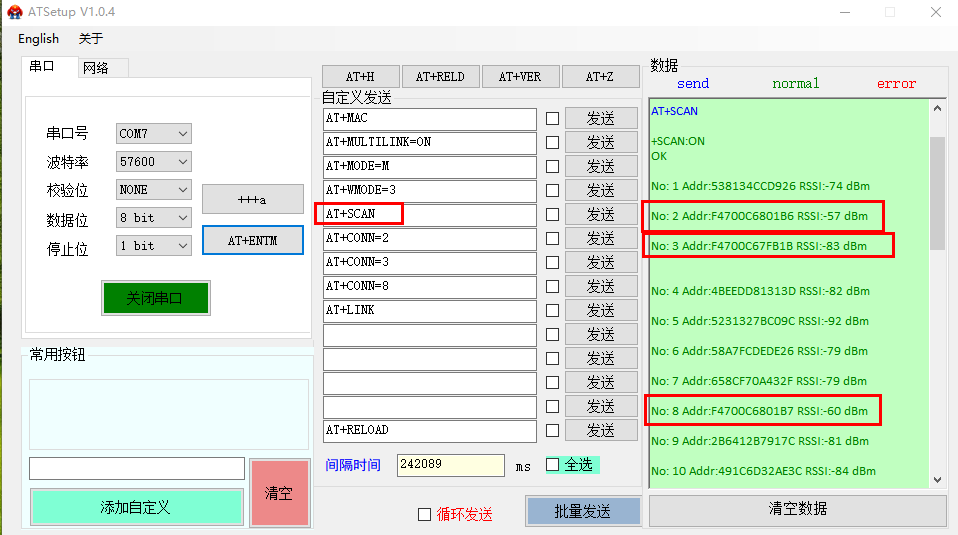

（2）发送蓝牙扫描指令AT+SCAN 扫描从机蓝牙，找到3个从机MAC对应的序号No
（3）根据扫描结果进行连接，依次发送AT+CONN=2、AT+CONN=3、AT+CONN=8，连接3个从机

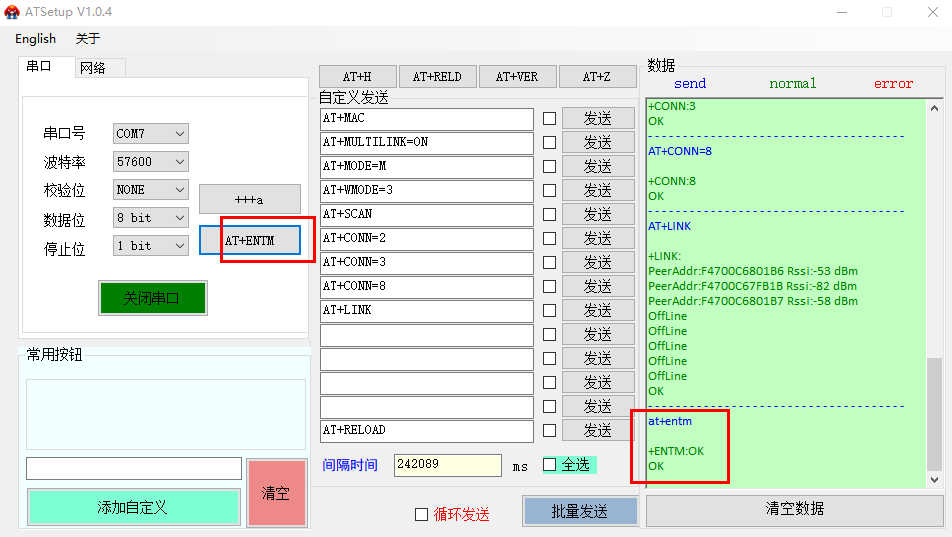

（4）发送 link 指令可查询是否连接成功，可以发送AT+LINK
（5）查询连接成功后，发送指令退出 AT 模式即可进行数据传输： AT+ENTM
备注：设置步骤如下截图：
五、WH-BLE105从机和WH-BLE105主机通讯测试：
WMODE=3 时，数据发送前需增加 6 字节 MAC 协议地址，且接收时数据前自动增加数据来向指示，具体可参考示例截图。
备注：COM7 接的主机，COM4接的从机1，COM5接的从机2，COM6接的从机3。

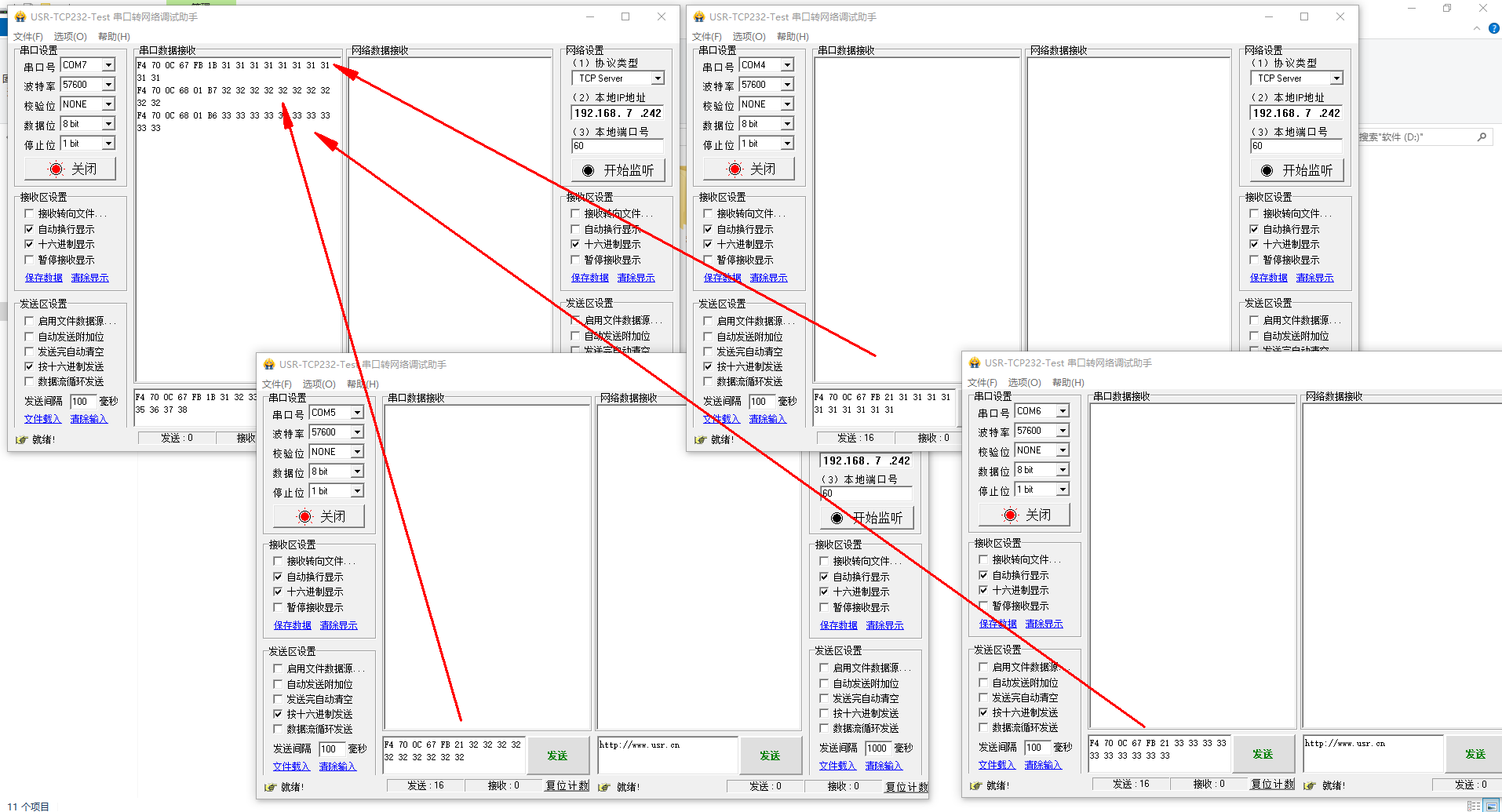

1、从机给主机发送数据：
3个从机发送HEX十六进制数据，前面带主机MAC，主机可以收到3个从机发送的数据。

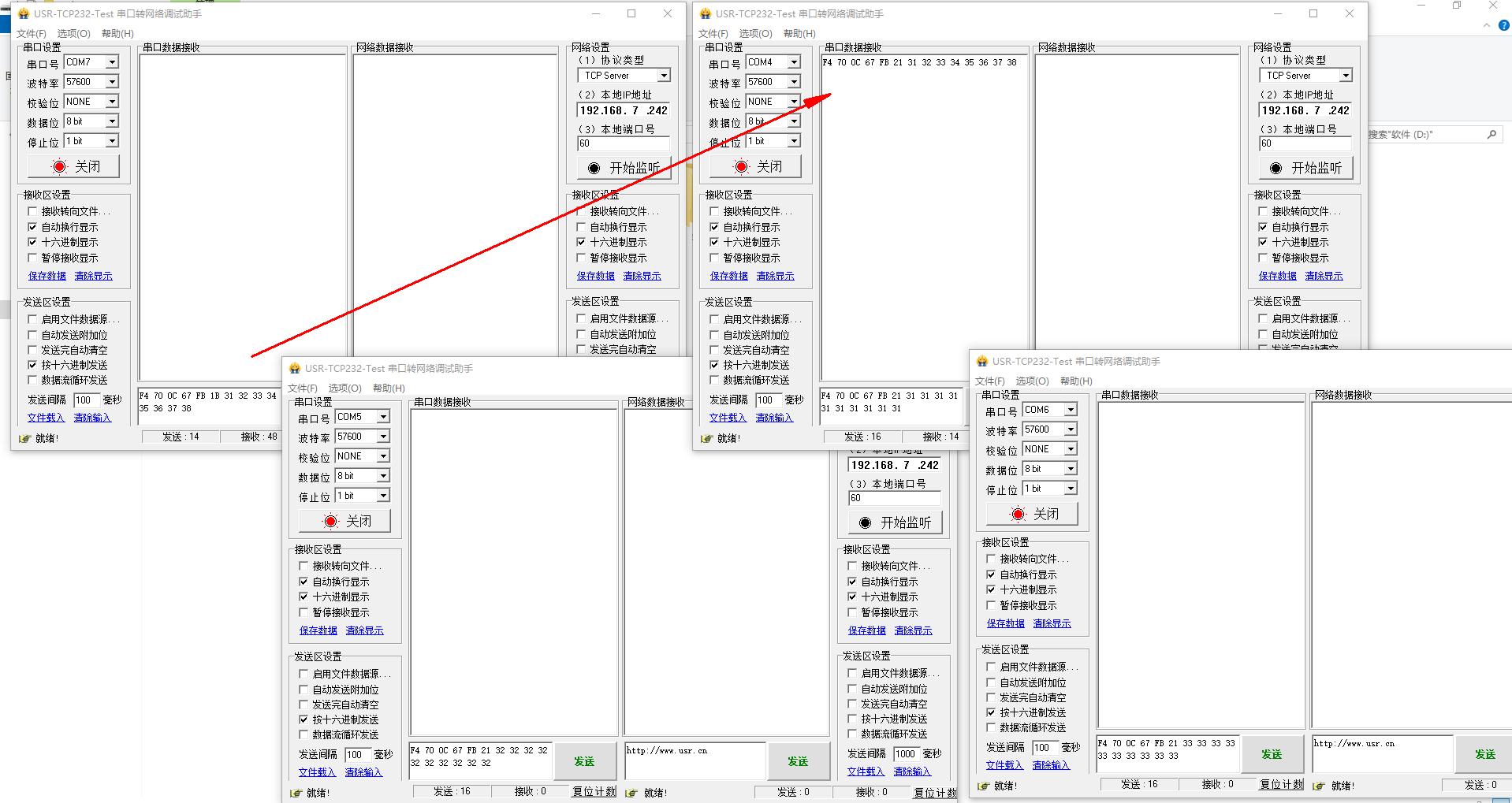

2、主机给从机1发送数据：
主机发送十六进制数据，前面带从机1的MAC，从机1接收到主机发送的数据。

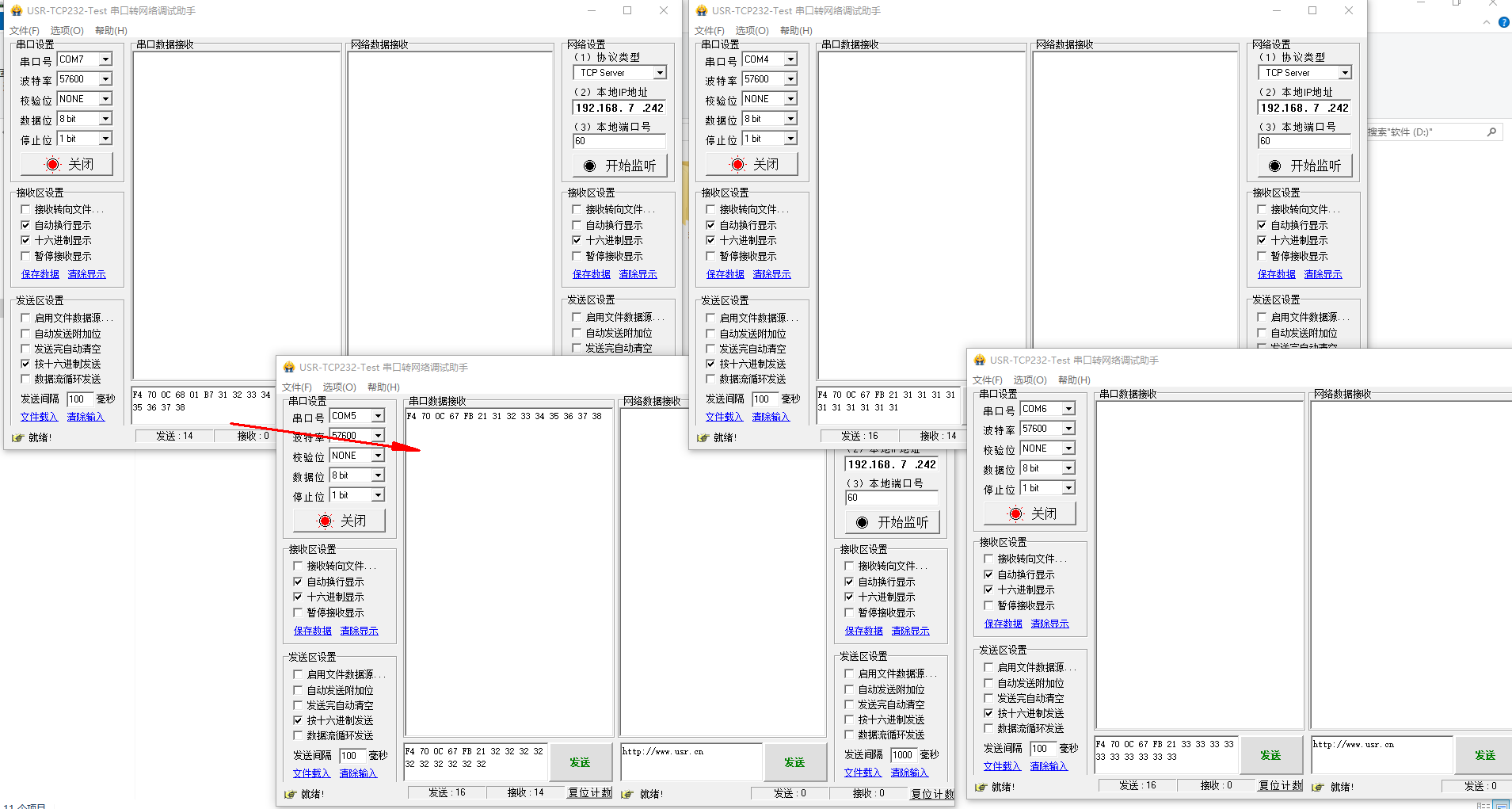

3、主机给从机2发送数据：
主机发送十六进制数据，前面带从机2的MAC，从机2接收到主机发送的数据。

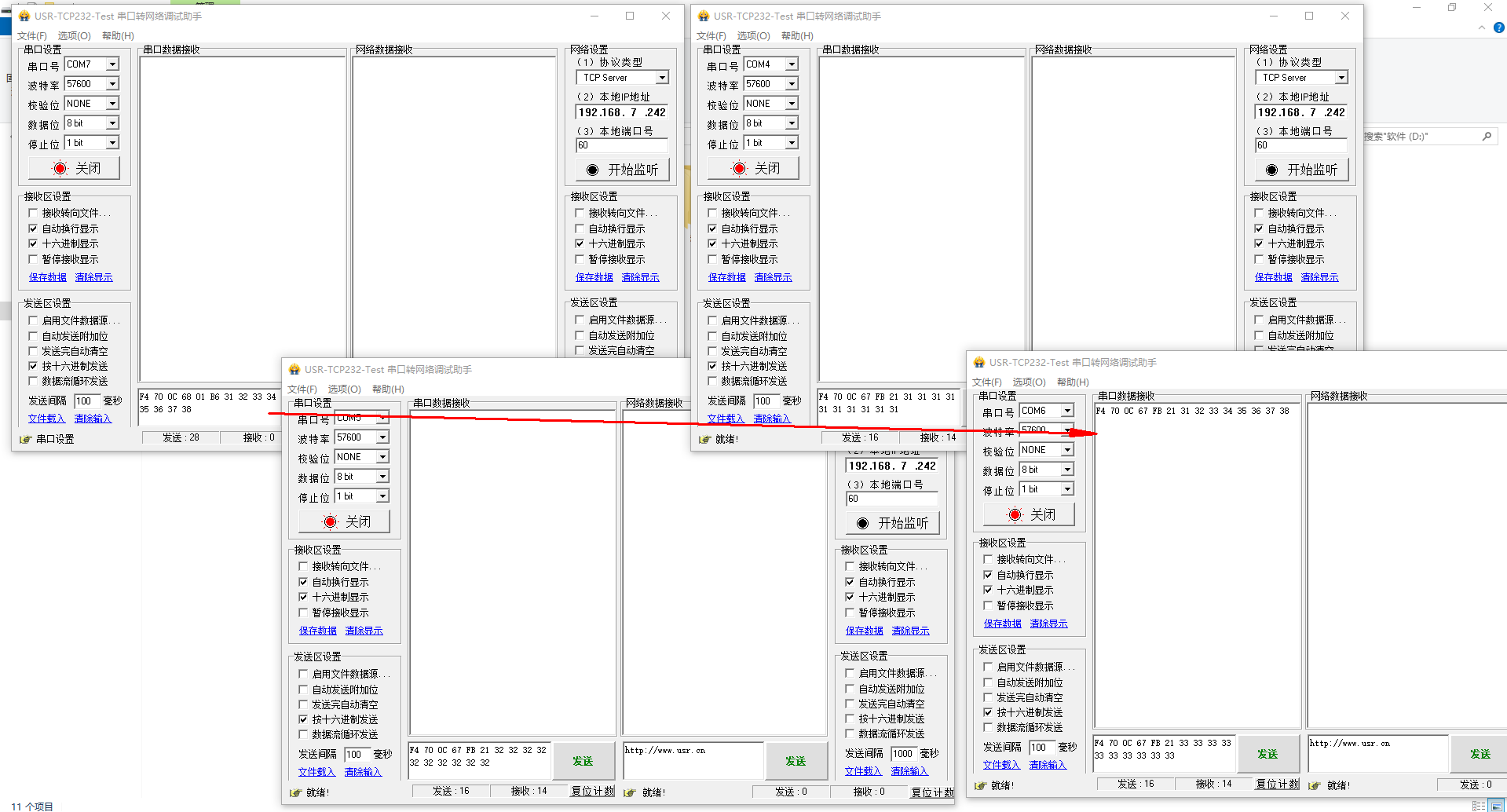

4、主机给从机3发送数据：
主机发送十六进制数据，前面带从机3的MAC，从机3接收到主机发送的数据。
