在现代化工厂里,机械臂精准地抓取零件,AGV小车沿着既定路线穿梭,传感器实时采集设备运行数据,这些看似各自为政的工业设备,实则通过一张无形的“网”紧密相连,而工业交换机就是这张网的核心枢纽,它如同工业场景中的通信生命线,让数据在设备间高效、稳定地流动。
很多人初听工业交换机,会下意识觉得它是商业交换机在工业环境里的简单“升级”。但实际上,工业交换机是为工业场景量身定制的通信设备,从设计理念到性能指标,都与商业交换机有着本质区别。
当商业交换机在恒温机房里安静运行时,工业交换机正在经历着截然不同的生存考验:在北欧的煤矿巷道,它要承受-40℃的极寒与煤尘的双重侵蚀;在印度尼西亚的化工园区,它需抵御85℃的高温与腐蚀性气体的化学攻击;在青藏高原的变电站,它必须在海拔4500米处维持稳定通信。这些场景揭示了一个关键事实:工业交换机不是商业设备的简单加固版,而是为工业场景重新设计的通信中枢。

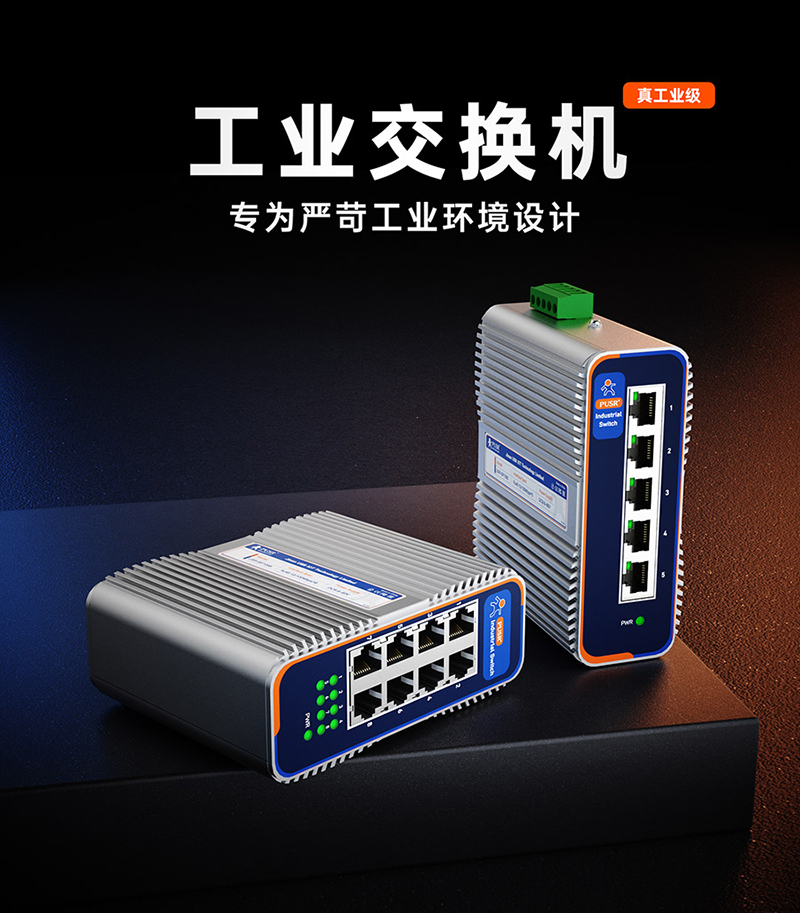

工业交换机是专为工业环境设计的网络通信设备,用于在工业自动化系统和工业物联网(IIoT)中实现设备间的高效、可靠数据传输。
商业交换机通常安置在恒温、恒湿、无尘的机房中,工作环境相对舒适。而工业交换机面临的则是“冰火两重天”的极端考验。

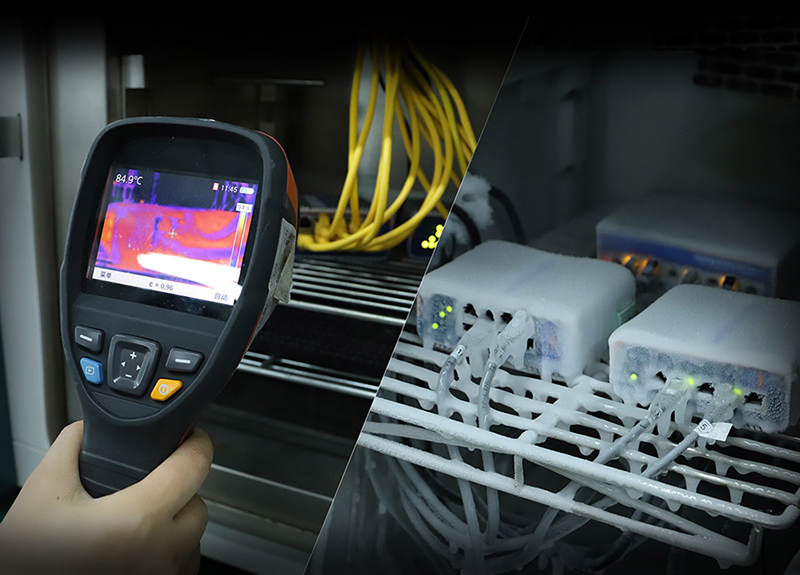

在寒冷的北欧,气温可能低至零下40℃,普通设备会因低温而“罢工”,但工业交换机凭借特殊的低温材料和加热装置,依然能稳定运行;在炎热的钢铁厂,环境温度高达85℃,工业交换机通过高效的散热设计和耐高温元件,确保内部电路不受影响。
此外,它还要应对粉尘、潮湿、腐蚀性气体等恶劣条件,防护等级普遍达到IP40以上,部分高端型号甚至能达到IP67,这意味着它能完全阻挡灰尘进入,并在短时间内承受浸水而不损坏。
在工业生产中,通信中断可能引发严重的安全事故和生产损失。因此,工业交换机对可靠性的要求近乎苛刻。
●它采用双电源冗余设计,当主电源出现故障时,备用电源能立即无缝切换,确保设备持续运行;
●无风扇散热技术不仅减少了机械故障点,还能降低设备运行噪音,适应对安静环境有要求的工业场景;
●在电磁兼容性(EMC)方面,工业交换机达到工业三级标准,能有效抵御工业现场中各种电磁干扰,避免数据传输错误。
据统计,工业交换机的平均无故障时间(MTBF)超过10年,是商业设备的3倍以上。
工业生产中的许多环节对时间精度要求极高,如机器人协同作业、运动控制等。工业交换机通过时间敏感网络(TSN)技术,将端到端延迟控制在微秒级,确保关键数据能够优先、及时地传输。以汽车制造为例,在车身焊接环节,多个焊接机器人需要同时动作,如果数据传输延迟,就会导致焊接位置偏差,影响车身质量。
工业交换机的实时性保障,使得机器人动作同步精度达到±100μs以内,大大提高了生产效率和产品质量。
工业交换机之所以能在工业场景中发挥关键作用,离不开其一系列核心技术支撑。

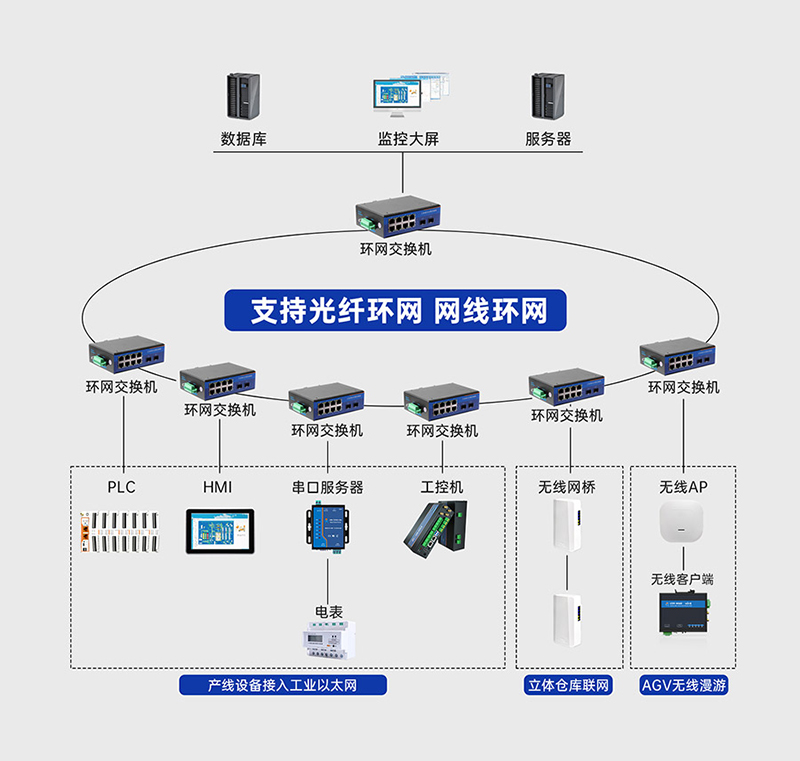

在工业网络中,链路故障是常见的问题。工业交换机采用的环网冗余协议,如并行冗余协议(PRP)和高可用性无缝环网(HSR),能在50ms内完成链路故障切换。这意味着当某条通信链路出现故障时,工业交换机能迅速将数据传输路径切换到备用链路,几乎不影响设备的正常运行。
相比之下,商业交换机通常需要30秒以上的时间才能完成故障切换,这在工业生产中是不可接受的。
工业现场存在多种不同的设备和协议,如Modbus TCP、PROFINET、EtherNet/IP等。工业交换机通过内置的协议转换引擎,可同时处理10种以上工业协议,实现不同设备之间的无缝通信。
例如,在一个智能工厂中,既有德国的西门子PLC,又有日本的发那科机器人,还有国产的传感器,工业交换机能将这些不同品牌、不同协议的设备连接在一起,构建一个统一的通信网络。
此外,OPC UA over TSN技术的应用,使得设备数据能够在交换机层面进行标准化处理,进一步提高了设备之间的互操作性。
新一代工业交换机开始集成轻量化AI推理模块,具备边缘计算能力。在德国某智慧工厂的实践中,搭载边缘计算功能的工业交换机实现了本地数据预处理和实时异常检测。它能过滤掉90%以上的无效数据,将核心网带宽需求降低70%,同时通过机器学习模型识别设备振动特征,故障预警时间从小时级缩短至分钟级。这不仅提高了数据处理效率,还降低了对云端服务器的依赖,增强了系统的实时性和可靠性。
工业交换机的核心技术宛如坚实的基石,支撑起其在复杂工业环境中的卓越表现。高速且精准的数据交换技术,让海量工业信息得以瞬间传输;强大的抗干扰能力,确保信号在强电磁环境下稳定无误;智能的冗余设计,更是在故障突发时保障网络不间断运行。
而当我们将目光聚焦,会发现这些核心技术并非孤立存在,它们紧密交织、协同运作,共同构建起工业交换机的核心架构。
4.1.1 交换芯片
核心功能:数据包转发、L2/L3协议处理(STP/OSPF)、工业协议支持(Modbus TCP/PROFINET)。
关键技术:硬件流水线(微秒级延迟)、TSN(确定性传输)、TCAM加速(ACL/QoS匹配)。
4.1.2 端口模块
类型:
电口(RJ45):10/100/1000Mbps,连接PLC、电脑;
光口(SFP/SFP+):10G/40G,长距离光纤传输;
PoE端口:供电+数据二合一(如IP摄像头);
冗余设计:链路聚合(LACP),故障50ms切换。
4.1.3 电源系统
冗余供电:AC/DC双电源模块,主备无缝切换;
宽电压支持:AC 100-240V(通用)或DC 12/24/48V(特殊场景)。
4.1.4 机箱与散热
防护等级:IP40(防尘防水),部分IP67(可浸水);
抗冲击:DIN导轨安装,适应振动环境;
散热方式:无风扇(金属外壳散热)或低噪音风扇。
4.2.1 操作系统与协议栈
实时内核:RTOS或定制调度算法,保障低延迟(≤10μs);
协议支持:L2/L3协议(STP/OSPF)+工业协议(EtherNet/IP);
TSN集成:时间同步(IEEE 802.1AS)+流量调度(IEEE 802.1Qbv)。

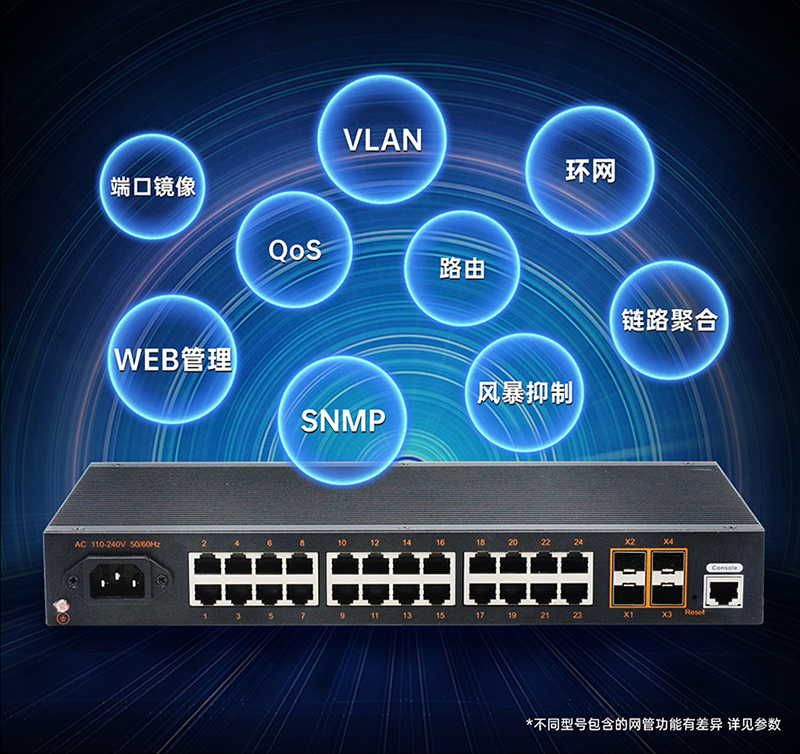

4.2.2 管理工具
Web界面:图形化配置(VLAN/QoS);
CLI命令行:SSH/Telnet远程管理;
SNMP/NETCONF:集成至网管平台(如SolarWinds)。
4.2.3 安全机制
访问控制:ACL规则+ 802.1X认证;
数据加密:MACsec(链路层)+ IPsec(网络层);
协议防护:ARP欺骗防护、DHCP Snooping。
4.2.4 开放性与扩展
P4编程:自定义转发逻辑(如协议解析);
AI集成:本地数据预处理(如设备振动分析);
容器化:拆分功能为独立容器(路由/监控),便于升级。
硬件加速:交换芯片处理ACL/QoS,释放CPU资源;
低延迟:实时内核+硬件流水线,控制指令微秒级响应;
高可靠:冗余电源/端口+环网协议(ERPS),MTBF超20万小时;
环境适应:宽温(-40℃~85℃)、防尘防水、抗振动,满足工业场景需求。
工业交换机拥有精密的交通网络设计,是为了在实际应用场景中实现设备间无缝对接与稳定通信,支撑起不同场景的实际应用结果。
工业交换机凭借高可靠性、环境适应性和智能网络管理能力,在工业物联网中形成了独特的应用优势,其典型应用方案覆盖了多个对网络稳定性、实时性和安全性要求严苛的场景,以下是具体方案及分析:
场景痛点:
在汽车制造、电子装配等自动化产线中,PLC、传感器、机器人等设备需实时交互数据,普通交换机易因协议不兼容、延迟波动导致设备动作不同步,引发生产事故。
工业交换机解决方案:
● 协议解析与调度:支持Modbus TCP、PROFINET、EtherCAT等工业协议,解析指令内容并优化传输路径。例如,特斯拉超级工厂通过工业交换机将焊接参数、零部件装配顺序等数据实时同步至机器人,确保每辆汽车的生产误差控制在毫米级。
● 低延迟与高带宽:采用背板带宽和包转发率优化设计,满足大数据量传输需求。在半导体制造中,工业交换机支持纳米级精度设备的实时控制,避免因网络延迟导致晶圆报废。
● 冗余设计:通过ERPS环网冗余协议(链路恢复时间≤50ms)和双电源冗余,保障产线7×24小时运行。某汽车工厂改用工业交换机后,年停机时间从20小时降至0.5小时,生产效率提升18%。
场景痛点:
发电厂、电网、风电场等场景存在强电磁干扰、高温/低温极端环境,普通交换机易因电源故障或信号干扰导致数据中断,影响电力调度安全。
工业交换机解决方案:
● 抗电磁干扰与宽温设计:采用EMC 4级电磁兼容性,适应变电站强电磁环境;工作温度范围覆盖-40℃~85℃,满足新疆光伏电站、东北风电场的极端气候需求。例如,三峡水电站通过工业交换机将水位、发电量等数据实时传输至控制中心,确保电力系统的稳定运行。
● 环网冗余与高可靠性:支持生成树协议(802.1s MSTP)和快速环网技术,数据链路恢复时间快至20ms。在火电厂辅控系统中,工业交换机连接水网、煤网、灰网等分散控制点,实现主控室与保护系统、励磁系统的冗余通信,避免因单点故障导致全厂停机。
● 长距离传输支持:集成光纤端口,满足风电场、光伏电站等场景的长距离数据传输需求。某海上风电场通过工业交换机将风机振动数据、电力参数实时回传至陆地监控中心,故障预警响应时间缩短至秒级。
场景痛点:
地铁、高铁、高速公路等场景存在高强度振动、冲击和复杂电磁环境,普通交换机易因机械故障或信号干扰导致交通信号失控、监控数据丢失。
工业交换机解决方案:

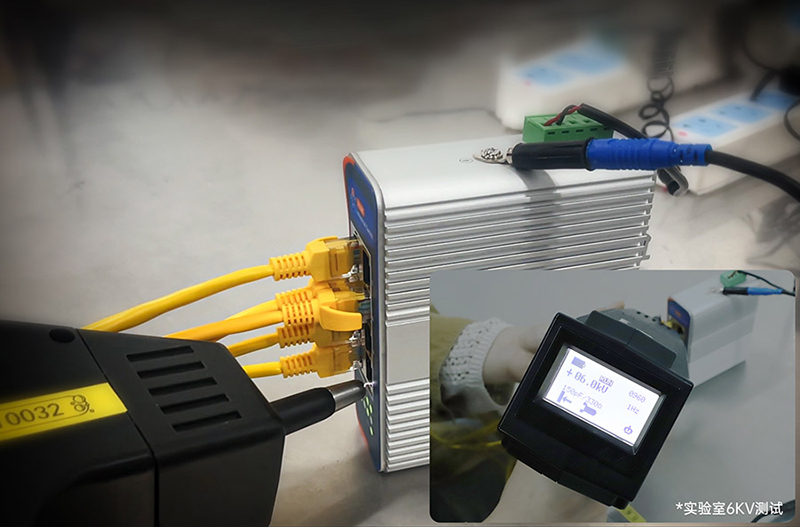

●高防护等级与抗震设计:采用IP67防护等级(防尘、防水)和6KV防雷保护,适应地铁隧道、高速公路户外环境的严苛条件。例如,北京地铁通过工业交换机连接PIS(乘客信息)系统、AFC(自动售检票)系统和ISCS(综合监控)系统,确保列车运行状态、客流数据的实时传输。
●实时性与低抖动:支持TSN(时间敏感网络)技术,提供微秒级时钟同步和低延迟传输,满足高铁信号控制、列车编组等场景的实时性要求。在京张高铁中,工业交换机将列车位置、速度等数据同步至调度中心,确保行车间隔精准至秒级。

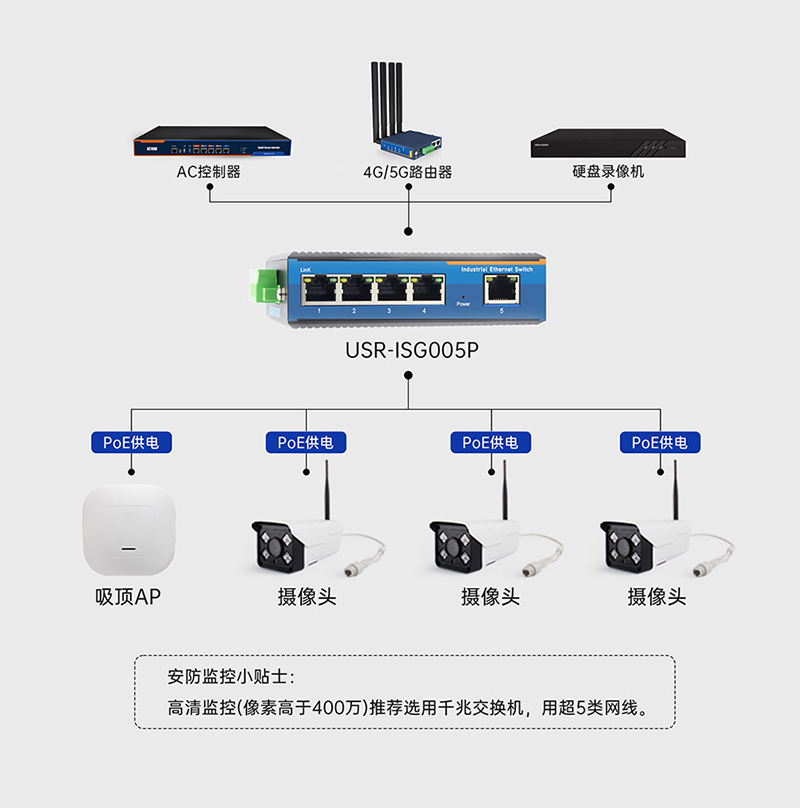

●POE供电与简化布线:工业POE交换机可为IP摄像机、传感器等设备供电,减少电源线铺设成本。在高速公路机电系统中,工业交换机通过光纤环网连接收费、监控、通信三大部分,实现全路段数据的高效互通。
场景痛点:
气象站、水质监测站等场景分布广泛,需长期在户外运行,普通交换机易因灰尘、潮湿导致设备故障,影响数据采集的连续性。
工业交换机解决方案:
●无风扇设计与防尘防水:采用金属外壳散热,减少灰尘进入;IP40及以上防护等级适应沙尘、雨雪环境。例如,青海气象局通过工业交换机连接风速、湿度传感器,在戈壁滩等恶劣环境中实现数据连续采集5年以上。
●远程监控与管理:支持SNMP、Web管理等功能,可远程查看设备状态、配置参数,降低现场维护成本。在水质监测中,工业交换机将pH值、溶解氧等数据实时传输至环保部门,助力污染预警与治理。
●多协议支持与扩展性:兼容Modbus、OPC UA等协议,可连接不同厂商的监测设备。某化工园区通过工业交换机整合气体浓度、温度等数据,构建统一的环境监测平台,提升应急响应速度。
在工业自动化的精密产线、能源监控的广域网络、智能交通的实时调度、环境监测的分布式节点中,工业交换机如同"数据枢纽",以高可靠环网、抗干扰设计、宽温工作等特性,将分散的终端设备编织成智能化的协同网络。而当技术方案从蓝图走向实施,如何根据不同场景的带宽需求、安装空间、协议兼容性等特性,为这些"数据枢纽"匹配最适配的硬件基因,便成为让智能系统从"能用"迈向"好用"的关键转折。
●宽温工作:工业环境温度变化范围大,工业交换机通常能在-40℃至75℃的宽温度范围内正常工作,无论是极寒的北方冬季户外,还是炎热的南方夏季工厂内部,都能稳定运行,确保工业生产的连续性。
●防护等级高:具备较高的防护等级(如IP40、IP65、IP67等),能有效防止灰尘、水滴、油污等进入设备内部,避免对电路造成损害。例如在粉尘较多的矿山、水泥厂,以及潮湿的食品加工、化工等场所,都能可靠工作。
●抗电磁干扰:工业现场存在大量的电磁干扰源,如电机、变频器、电焊机等。工业交换机采用特殊的屏蔽设计和电磁兼容技术,能有效抵抗电磁干扰,保证数据传输的稳定性和准确性,避免因干扰导致的数据错误或通信中断。
●抗震防冲击:在一些工业场景中,设备可能会受到振动和冲击,如轨道交通、船舶航运等。工业交换机具有良好的抗震防冲击性能,采用加固设计和减震材料,能在振动和冲击环境下正常工作,确保网络的可靠性。
●冗余设计:支持电源冗余、链路冗余等功能。电源冗余可提供双电源输入,当其中一个电源出现故障时,另一个电源能立即接管,保证设备持续供电;链路冗余通过采用环形、双链路等拓扑结构,当某条链路发生故障时,数据能自动切换到备用链路传输,实现网络的快速自愈,大大提高了网络的可靠性。
●工业级元器件:选用工业级的芯片、电容、电阻等元器件,这些元器件具有更高的可靠性和稳定性,能在恶劣的工业环境中长期使用,减少设备故障的发生概率,降低维护成本。
●长寿命设计:工业交换机通常设计有较长的使用寿命,一般可达10年以上。其采用优质的材料和精湛的工艺,经过严格的质量检测和可靠性测试,确保设备在长期运行过程中性能稳定,减少设备更换的频率和成本。
●支持多种工业协议:能够兼容和支持多种工业通信协议,如Modbus TCP、Profinet、EtherCAT、DeviceNet等,方便与各种工业设备进行连接和通信,实现设备之间的互联互通和数据共享,为工业自动化系统的集成和协同工作提供有力支持。
●实时性强:在工业控制领域,对数据的实时性要求很高。工业交换机采用实时操作系统和优化的数据转发算法,能够快速处理和转发数据,确保控制指令和传感器数据能够及时、准确地传输,满足工业生产过程对实时性的严格要求。
●精确时钟同步:支持精确时钟同步协议(如IEEE 1588),能够实现交换机与工业设备之间的精确时间同步,精度可达微秒级甚至纳秒级。这对于需要高精度时间同步的应用场景,如分布式控制系统、运动控制等,具有重要意义。
●多种管理方式:提供多种管理接口和管理方式,如Web界面、SNMP、Telnet、CLI等,方便管理人员对交换机进行远程配置、监控和管理。通过Web界面,管理人员可以直观地查看交换机的运行状态、端口信息、流量统计等,并进行相应的配置操作;SNMP协议则可以实现交换机的集中管理和监控,提高管理效率。
●故障诊断与预警:具备完善的故障诊断和预警功能,能够实时监测设备的运行状态和网络流量,当发现异常情况时,如端口故障、链路中断、流量过载等,能及时发出警报信息,通知管理人员进行处理。同时,还能提供详细的故障日志和诊断信息,帮助管理人员快速定位和解决故障。
●固件升级方便:支持固件的远程升级功能,管理人员可以通过网络对交换机的固件进行升级,无需到现场进行操作。固件升级可以修复设备存在的漏洞、增加新的功能特性,提高设备的性能和安全性。
未来,工业交换机将深度融合人工智能与大数据技术。借助AI算法,它能实现自我诊断与智能优化,提前预判故障并自动调整参数,大幅提升运维效率。在5G和工业互联网的推动下,其将具备更高的带宽和更低的延迟,满足大规模设备实时通信需求,助力远程操控和协同制造。
同时,绿色节能理念会贯穿其发展。通过采用低功耗芯片和智能休眠技术,降低能源消耗。而且,为适应复杂多变的工业场景,工业交换机的防护等级和可靠性将进一步提升,能在极端温度、强电磁干扰等恶劣环境下稳定工作,为工业智能化发展提供更坚实的通信保障。
展望工业交换机的未来,其将深度融入人工智能、5G等前沿技术,在性能、智能化程度上实现飞跃,为工业互联网发展筑牢根基。然而,面对市场上琳琅满目的产品,如何选型成为关键。合适的选型需综合考量多方面因素,既要契合当下工业场景需求,又要预留未来升级空间,如此才能让工业交换机充分发挥效能,助力工业生产高效稳定运行。
